Здесь нет никакой загадки. Это схема Кассегрена с оптическим корректором Шмидта, который виден спереди. Телескоп ( или объектив) Шмидта-Кассегрена. Схема Максутова-Кассегрена в 1930-е годы в Германии физически никак не могла появится, поскольку Максутову идея такого телескопа пришла «…в первых числах августа 1941 г., во время эвакуации (ГОИ) из Ленинграда и где-то на пути между Муромом и Арзамасом».
Изобретение, однако, не было случайным. Ранее он работал над оптимальной конструкцией небольшого («школьного») телескопа, предназначенного для любителей астрономии и школьных занятий[29]. Телескоп должен был сочетать хорошее качество изображения, простоту конструкции, дешевизну изготовления и долгий срок службы. Таким условиям ближе всего отвечал рефлектор со сферическим зеркалом и герметичной трубой. Проанализировав все возможные варианты, он пришёл к идее, что защитное окно телескопа можно сделать в виде ахроматического мениска, способного своей положительной аберрацией компенсировать отрицательную аберрацию сферического зеркала.

Приехав 11 августа в Йошкар-Олу, где разместился ГОИ, Максутов рассчитал оптическую систему первого менискового телескопа с зеркалом диаметром 100 мм и 20-кратным увеличением, который уже через месяц был изготовлен и успешно испытан.

_________________
Omnia mea mecum porto.

Википедия утверждает, что схема Schmidt Cassegrain появилась только в 1940 году.

https://en.m.wikipedia.org/wiki/Schmidt ... _telescope

На немецком сайте не указано клеймо или маркировка, что именно этот объектив 1:6,8 200мм сделан именно в 1935 году. Да, камеры делались, а объективы к ним могли быть изготовлены много позже. Камера Шмидта была известна с 1930 года. В англоязычной версии Вики, вообще, абракадабра:" Американский астроном и дизайнер линз Джеймс Гилберт Бейкер впервые предложил конструкцию Кассегрена для камеры Шмидта Бернхарда Шмидта в 1940 году." Схема Лорана Кассегрена известна с 1672 года. А камера Шмидта не имеет полноапертурного планоидного корректора. То бишь, как не скрещивай Бейкера с Кассегреном, Шмидт-Кассегрен из них никак не получается. Либо этот Ш-К объектив не 1935 года, а более поздний, либо ответ даст только разборка и измерение оптических элементов.
А, вообще, и Шмидт, и Кассегрен, увидев данную схему телескопа, очень бы удивились, что их именами назвали то, к чему они никакого отношения не имели.

_________________
Omnia mea mecum porto.

Есть документы, что этот Askania Spiegel Hypomediar был изготовлен не просто в качестве прототипа, а серийно выпускался в 1938 году.
См. Выставочный каталог от фирмы-производителя Siemens.
И педантичные немцы приложили таблицу глубины резкости в зависимости от диафрагмы - сей экземпляр её имел (в кинематографе сложно управлять экспозицией из-за постоянной скорости протяжки пленки).
ЗЛО редко оснащаются диафрагмой ( сразу за передним мениском).

Чего же тогда столь педантичные немцы не приложили оптическую схему объектива с техническими характеристиками и подробной инструкцией? Впрочем, это могла быть оптика выпущенная для военных, с соответствующими ограничениями информации.

_________________
Omnia mea mecum porto.

Очень оригинальный ЗЛО от уважаемого Д.С. Волосова
3000 мм/18 с габаритами, как у МТО-1000.
http://photohistory.ru/1695376378012919.html

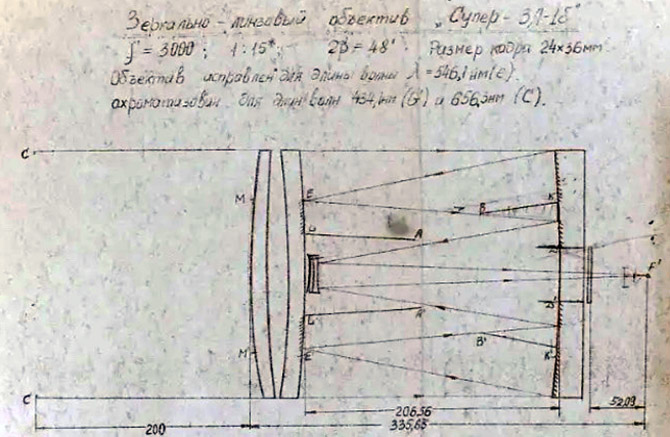

Если внимательно посмотреть на ход лучей в оптической схеме данного объектива, то мы увидим сразу четыре (!) отражения световых лучей от зеркальных поверхностей. И пятикратный ход этих лучей внутри данного зеркально-линзового объектива. Что неизбежно увеличит светорассеивание и снизит контраст.
Отсюда и невероятная экономия длины данного ЗЛО - 336 мм при фокусном расстоянии 3000 мм.
Для классических ЗЛО характерно два отражения от зеркал (от главного и от вторичного), и тройной ход лучей внутри объектива.

И там есть две конические диафрагмы в зоне главного зеркала.
И одна коническая диафрагма в зоне вторичного зеркала (для разделения световых потоков).

Сей раритет ЗЛО 3000 мм суперкомпактного дизайна попал в известный Boris-Museum в Германии к известному коллекционеру.

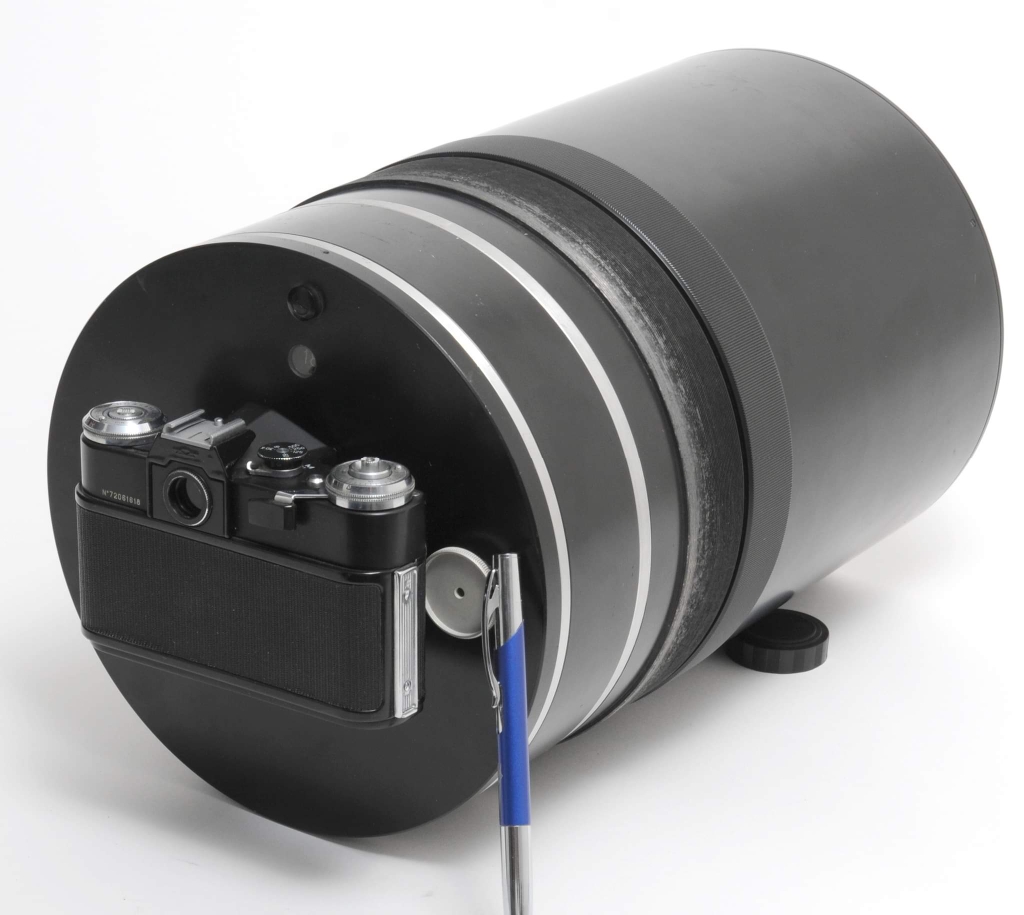

Оказывается этот объектив еще под резьбу М42 для Зенита
Есть весьма качественные снимки Луны с этого объектива, но авторы-владельцы сего чуда просили меня пока воздержаться от их публикации.

Интересно что здесь скажут, по поводу замка задней крышки на Зените.

_________________
"Срубка оголовков свай".

656 нм - это длина волны спектра водорода в вакууме. 546 нм - линии ионизированного кальция. Это объектив для фотографирования Солнца. Луны нет, а Солнце выглядит так:

_________________
Omnia mea mecum porto.

А что не так с здесь с замком задней крышки?
Расшифруйте, проблему, пожалуйста.

Замок у серийного Зенита расположен слева, петля справа. На этом экземпляре наоборот. По всей видимости - переделка для какого-то удобства. Если есть техническая возможность изготовить такой объектив, то переставить местами замок и петли - семечки.

_________________
Omnia mea mecum porto.

Действительно, внимания не обратил.

[quote="Игорь Стихин" Это объектив для фотографирования Солнца.[/quote]

Сомневаюсь, что это специализированный объектив для наблюдения и съёмки Солнца.
Есть интересный обзор по использованию светофильтров при съёмке нашего светила в астрономии :
https://www.astro-talks.ru/forum/viewtopic.php?t=611
И там применяются совсем другие светофильтры, в отличие от этого сабжа.

Напоминаю, что у сабжа есть три светофильтра на скрытой турели в хвостовой части.
Промаркированы по расчетным значениям диафрагмы: 18, 22 и 32.
Что приблизительно соответствует УФ-1, Н-2 и Н-4
Стеклянная пластинка светофильтра уже включена в оптическую схему, и без неё правильно не сфокусироваться.
Объектив ахроматизирован в диапазоне от зелёного до кресного (согласно описанию).

Не буду настаивать на своей версии, ГОИ лучше знает, зачем ему понадобилось акцентировать своё внимание именно на спектрах водорода и кальция в данной оптической схеме.
