Посмотрите сдесь Разборка диафрагмы и объектива, даже из "картинок" всё понятно.

По возможности, для откручивания линзоблока, используйте
специальные инструменты.
Я часто пользуюсь этакой резиновой пробкой, даже если там есть шлицы,
чтобы ни чего не поцарапать.
Иx у меня много и разных размеров.

п.с. а что? селен ещё рабочий?

_________________
* цель вижу, в себя верю

Не делайте этого, вы испортите.
почему вы решили что неисправна диафрагма?

Если взведёте затвор, поставите на f/2,8-3,5 и медленно нажимаете кнопку спуска,
то (при исправной диафрагме), смотря в Объектив с передней стороны,
вы увидете что она полностью открывается.
Мин. проверте перед разборкой.
В нормальном положении она почти полностью закрыта (f/22)

И потом...
Если неисправна автоматика, например врёт селен,
то такой камерой можно замечательно снимать на разных значениях диафрагмы
но только с фиксированным временем срабатывания затвора.
Точно не помню, на слух быстрее 1/30 но и не 1/60.
Поищите в сети.

_________________
* цель вижу, в себя верю

Плоскогубцами нельзя.

Подозреваю, что вы пытаетесь выкрутить нечто другое,
а не линзоблок.
Поломаете и будете жалеть.
Лучше к мастеру.

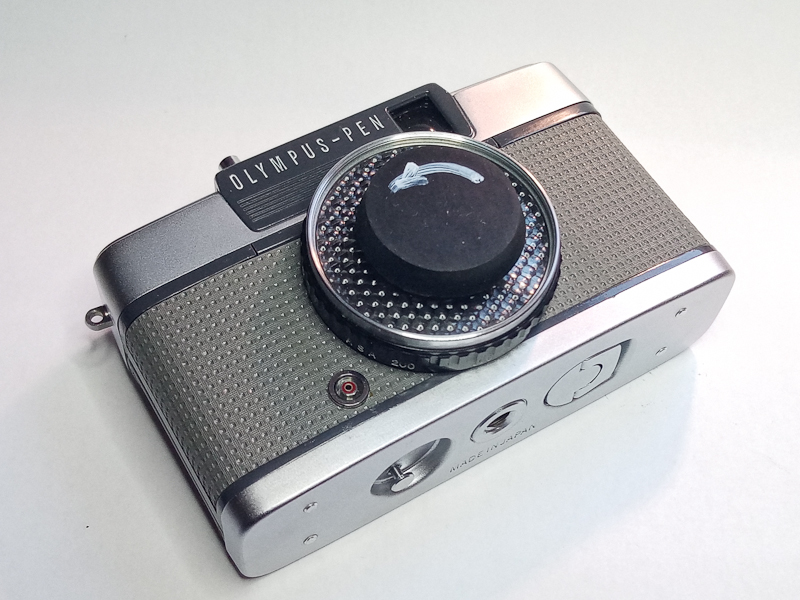

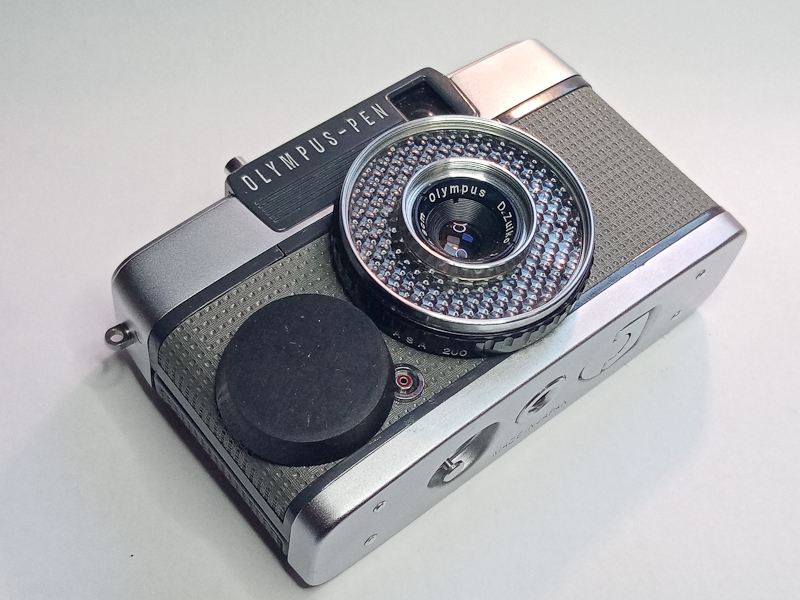

p.s. на фото то, что я иммел ввиду.
Правда манипуляции с другой моделью, но принцип ясен.

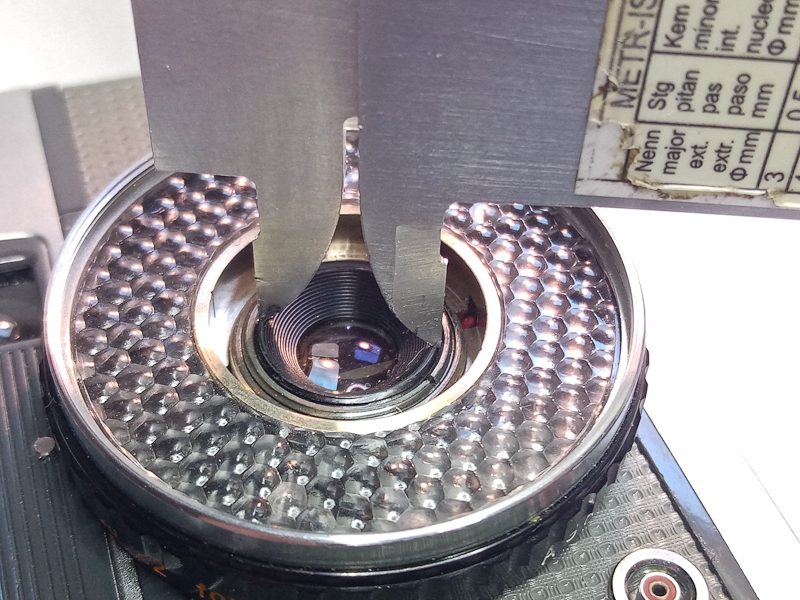

За отсутствием правильного инструмента можно
штангенциркулем, но никак не плоскогубцами.

Похоже вы делаете совсем первые шаги в ремонте камер.
Повторюсь, лучше к мастеру.
Вам лучше знать.

_________________
* цель вижу, в себя верю

До диафрагмы не добраться таким способом!
Оставьте линзоблок в покое!
Нужно дермантин отодрать аккуратно, открутить болтики.
По моему изнутри тоже есть. Не помню точно.
Весной такой разбирал, мыл диафрагму в обезжиревателе

_________________
Я победил.
Спасибо всем, кто проголосовал!)

жаль, что вы точно не помните

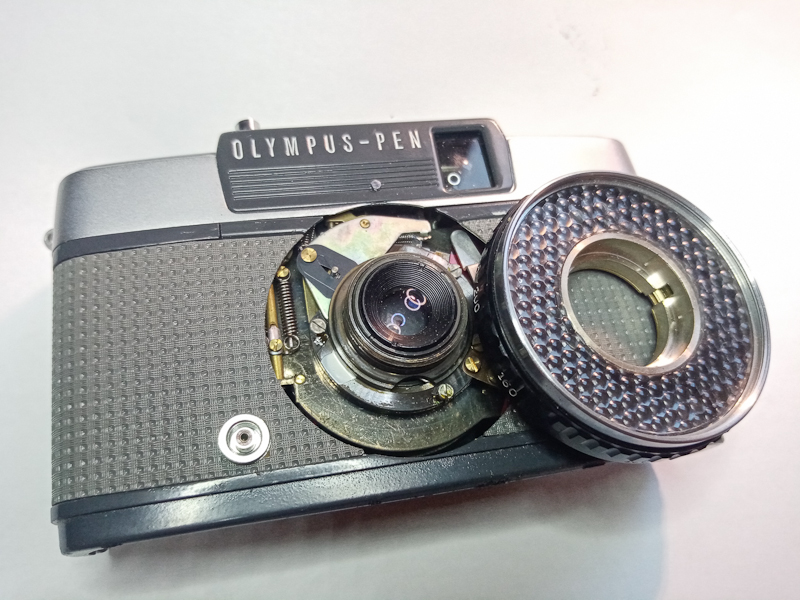

я показал принцип как это идёт.
собственно можно всё посмотреть по ссылке,
вооружится знаниями и сделать как надо.

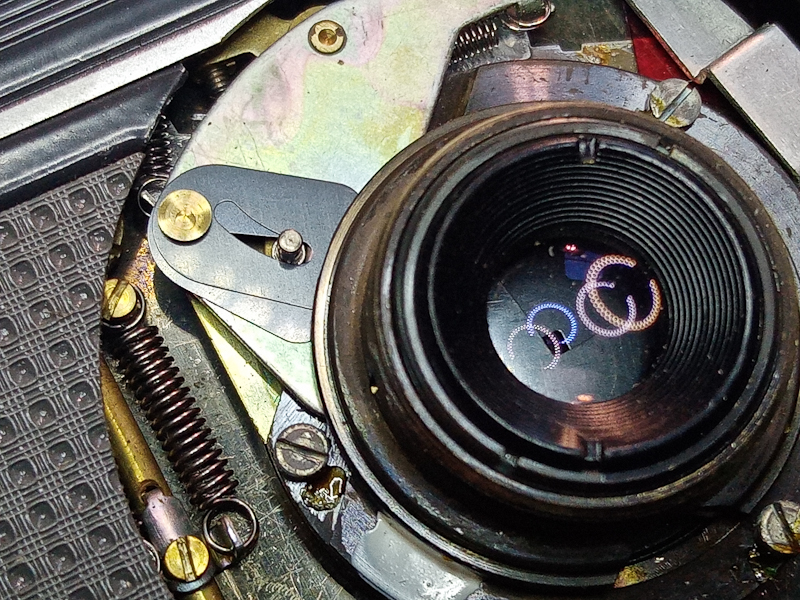

чтобы добратся до диафрагмы, на этой модели, нужно как мин. снять верхнее кольцо,
prismatische Lichtmessring и вы уже видите два интересующих вас лепестка.

_________________
* цель вижу, в себя верю

Починил свой Олимпус пен EES-2
Только у него утрачена кнопка перемотки плёнки.
Коллеги, есть у кого-нить желание и возможность открутить занюю панель, и измерить штангенциркулем параметры кнопки, сделать несколько фото?
Буду очень благодарен.
Можно на 3д распечатать.

_________________
Я победил.
Спасибо всем, кто проголосовал!)

Olympus Pen EES-2 у меня есть, а штангенциркуля нет, попробовал измерить размеры парой линеек, получилось следующее:

Спасибо большое, коллега!
Сделаю- похвастаюсь.

_________________
Я победил.
Спасибо всем, кто проголосовал!)

Мой печатник разошелся, сделал много кнопок...
И ещё крышку)
Спасибо, коллега!

_________________
Я победил.
Спасибо всем, кто проголосовал!)

Отлично, рад что размеры подошли) Крышка супер!

Добавлю сюда несколько советов.

1. Резьба винтиков с двумя дырочками на счетчиках всех Pen'ов откручивается ПО часовой стрелке. Я не рекомендую это делать пинцетом.

2. Чтобы добраться до диафрагмы в Pen EE, EE2, EE3, НЕ нужно отвинчивать линзы. Нужно открутить кольцо вокруг объектива, под ним будут 2 болтика, которые держут пластиковый фотоэлемент. Ослабить провода под нижней крышкой и извлечь фотоэлемент. Дальше видно будет, что делать.

3. При такой же разборке Pen EES2 вы рискуете сбить юстировку объектива, если не отметите положение блестящего кольца вокруг объектива отностильно самого объектива. Сделайте метку и запомните, в каком положении объектив выходит и входит в геликоид. Все точно так же, как с Olympus trip 35.

4. Если в вашем аппарате селен подсел и автомат делает явный пересвет экспозиции, попробуйте уменьшить сопротивление резистора в схеме. У меня несколько раз получалось улучшить ситуацию. Не забудьте пробовать замерять в разных условиях освещения.

Эти аппараты максимально ремонтопригодные. Я сделал сервис 7 разным Пенам и 6 из них я храню в своей коллекции:)

Поехал в командировку.
После полёта в самолёте перестал работать автоматический режим. Не отрабатывает короткую выдержку с подходящей диафрагмой. Хотя при слабом свете красный флажок исправно показывает.
Приходится фотать в режиме вспышки.
Будут фото или со вспышкой, или вечерние.

_________________
Я победил.
Спасибо всем, кто проголосовал!)

Лучше всего снять верхнюю крышку и посмотреть, как работает механизм, который останавливается от стрелки гальванометра. Стрелка должна двигаться, в первой половине должна отрабатываться длинная выдержка. После перехода стрелки определенного участка механизма с глубоким зубчиком, должна срабатывать короткая выдержка. Короче, это нужно увидеть. Этот механизм похож на ножницы и его половинки могут плохо двигаться относительно друг друга из-за пыли. Проверьте, чтобы все доходило и упиралось в стрелку.

Может, причина и в другом. Но у меня была однажды проблема, которую я описал выше. Я почистил от пыли и оно заработало. Удачи!
