Дальномер

Здравствуйте. Ремонтировал ли кто-нибудь?

Не пойму, как фиксируются управляющие шторками части. Инструкцию искал - не нашёл что-то.

На перёд перебирал успешно два ФЭДа и один зент ТТЛ

Вроде как на ФЭДе 5 там схема решения. Крючёк и два рогана спуска шторок. Только не пойму фиксации и всё тут. То ли просто деформированно что-то.

Есть ли опыт у кого, помогите. Хочу его живым

Ремонтировал, Майзенбергом кличут http://rangefinder.ru/stat

На этой книжной полке пошарьте, авось что путное попадется.

_________________
.
PS. Лейка - ацтой! У нее даже прыгающей диафрагмы нет.

Блин, именно тут должно быть описание, но нет фото. Или у меня не открывается? Рисунок 42. У всех его нет?

http://rangefinder.ru/articles/13/3/Rem ... tov_Zorkij

А почему бы Вам Майзенберга не скачать?

В книжке нашёл, спасибо, буду читать. На основе зоркого он. Дай Бог оживёт

Как работатет - разобрался, сделал. Только вот криворучье на ночной смене на работе не даёт покоя. Зеркало раздавил. У каких-то из зенитов стоят такого же размера, если не ошибаюсь. Так ли оно?

У одних трапециевидное, у других прямоугольное. У каких не помню

Блин, зеркала на более поздних зенитах меньше(((

Ставьте какое есть, на красоте изображения в видоискателе это не отразится

углы темней не будут?

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Приколхозил от 12ого! Всё нормально, углы не темнее. Видимо не пререкрывает поле всё зеркало.

Вырезал из пластины уголок и поджал зеркало - стоит как улитое.

По ходу вопрос - нет бесконечности. Дело в том, что я посадку объектива от тушки откручивал, а там подложенная бумага и похоже её никогда не трогали. В общем собрал из того, что рассыпалось - а бесконечности нет. Чем пользуетесь сейчас в качестве прокладок?

в Спотматиках насколько помню медные шайбы, в Киеве-15 латунные кольца.

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

В более новых Зенитах коллективная линза тех же размеров и зеркало под тем же углом, видимо посчитали и решили что эти уголки не участвуют в формировании изображения. В любом случае это проще чем вырезать новое зеркало. Можно ещё у Киева отодрать, там с запасом

Как вы определили что бесконечности нет? В видоискателе нет бесконечности?
Сначала нужно проверить рабочий отрезок, а затем отрегулировать положение зеркала

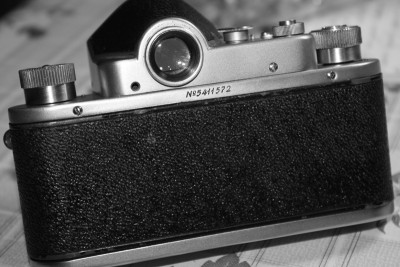

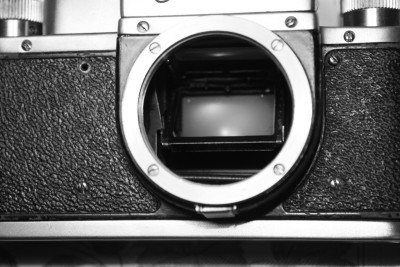

Фото приколхоживания прилагаю на оценку и критику)))

Мегавольт, да я просто собрав его глянул. Ни чего ещё не юстировал. Как проверить отрезок? Или всё по книге, там было где-то, помню, ночью натыкался

А углы у зеркала единственно что просто в целом может чуть темнее видоискатель будет. Да и то врят ли

Конечно, 62-63%
Юстировочные колечки удобно из фольги вырезать, но иногда вырезал из ракорда 120
http://www3.telus.net/public/rpnchbck/c ... tance.html .

Да, у Майзенберга всё написано подробно

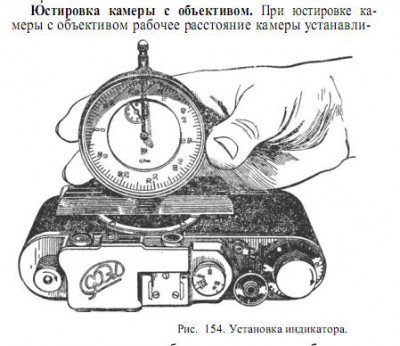

Вово! Именно это я и видел в книге. Сейчас отосплюсь с ночи и пойду к отцу клянчить ентот незамысловатый прибор

Если есть уверенность в объективе - можно и по матовому стеклу просто... Да и если нет уверенности - тоже в принципе можно. Главное - чтобы совпадали бесконечность на пленке и в окуляре
