Здравствуйте!
Есть у меня Иконта 531 6х4,5. Снимает, но хочется привести в порядок.

Есть вопросы по устройству этого аппарата. Пожалуйста, подскажите, если кто с такими работами сталкивался.

1. На задвижке смотровых окон задней крышки нет кнопки-шпенька для открывания-закрывания.



Во время съемки перемещаю задвижку шариковой ручкой Хотелось бы как-то эту кнопку восстановить.

Я так понял, что под кожей на задней крышке находится выштамповка, куда уложена пластина-задвижка и накрыта сверху еще одной пластинкой, после чего по углам были расклепаны штырьки, чтобы эта пластинка не шевелилась. Изнутри по углам выштамповки видны следы расклепки этих штырьков, закрашенные черной краской:



Я правильно представляю конструкцию этой штуки? Чтобы добраться до задвижки надо отклеить кожу и снять пластину со штырьков?

Сначала была идея аккуратно впаять в отверстие задвижки винтик, но думаю, не удастся это сделать, не испортив крышку.


2. Как закреплен мех со стороны корпуса? Не нашел деталей, держащих пластинку с роликами для пленки, чтобы можно было ее снять. Меж может быть вклеен?

Спасибо!

_________________
https://www.instagram.com/pavel_513/

Bugel513

Не усложняйте .
Не надо ничего паять.
Не надо ничего разбирать....

Мы-же с Вами уже в 21м веке живем...

Просто подберите деталь, которая входит по диаметру ( шпенек,винт и тд.),протрите ацетоном
и вклейте,но не циакриновыми клеями ( прозрачные жидкие и гели типа Супермомент и тд.)
а например двухкомпонентными типа Поксипол и тд..Он типа эбоксидной композиции,
но не такой хрупкий и хорошо обрабатывается после полной полимеризации.
Испытано - держит железно!
PS
(Есть у меня такая СуперИконта- хорошая камерушка...)

Припаяно. Нужно будет умение работать с паяльником и с инструментами. Делал не я, но держится и работает.
Как внутри, не скажу, там плёнка.



Как вариант.

Спасибо! Подумаю, как ваши советы применить)

_________________
https://www.instagram.com/pavel_513/

Поксипол бывает двух модификаций - для гибкого основания и жесткого. Жестким можно приклеить гвоздик 100 мм шляпкой до бетона и вешать любой груз до изгиба гвоздя или слома бетона, с поксиполом для гибкого основания такое не пройдет.

_________________
1. Все случайности закономерны и предопределены.
----------------------------------------------------------------------------------------------------------------
2. Абсолютно все случайности совершенно закономерны и безусловно заранее предопределены.

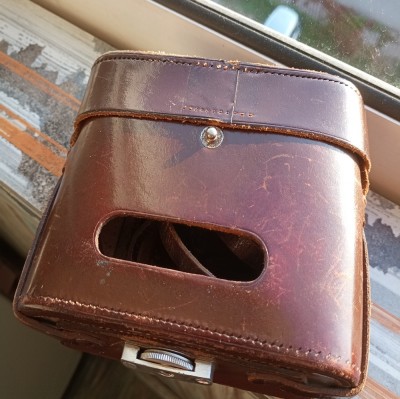

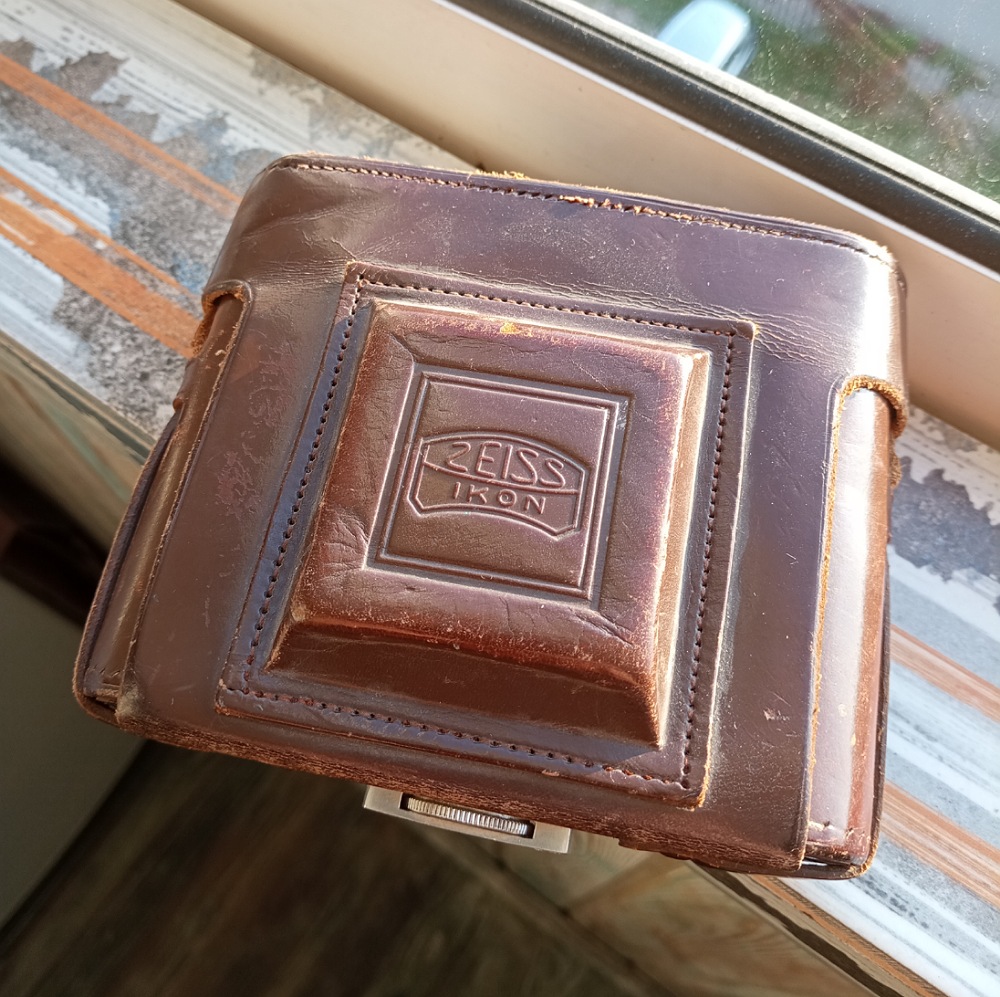

Доброго дня. Интересует как выглядела задняя застёжка на чехле Цейс Супериконта 4,5х6
Досталась в чехле без этой детали, Хочется восстановить.

Если вдруг у кого то есть подобный чехол, сделайте пожалуйста фото.

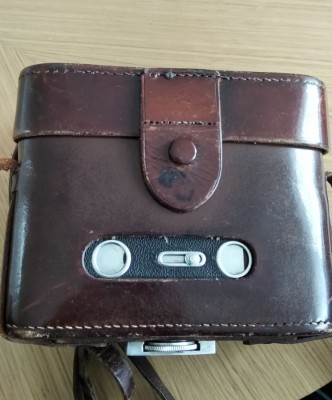

У меня есть, не супер, а просто иконта. Но визуально такой же. Там кроме ремешка под кнопку нет ничего

Отлично, спасибо Вам!
