Дальномер

Столкнулся с необходимостью пересчитать диаметр отверстий диафрагмы для этого объектива.
Как правильно это сделать?
Я линзоблок Yashinon 45/1,7 от Яшики GSN поставил в другой центральный затвор и в геликоид от И26.
Формула d / f = 1 / K, не подходит. Если F/ 1,7 то получается диаметр отверстия диафрагмы 26,6 мм,
а в действительности 16 мм.
Может кто подскажет , или лучше измерит диаметры на всех диафрагменных числах для этого объектива.

Так в "лоб" считать нельзя. d это диаметр входного зрачка объектива, но никак не геометрическое отверстие диафрагмы.

Диаметр входного отверстия объектива( можно считать диаметр передней линзы ) приблизительно
36 мм, тоже не получается ,так как по расчету 26,6.
А вот диаметр задней линзы приблизительно 26 мм. Наверное нужно измерять диаметр светового пятна образуемого диафрагмой в плоскости задней линзы, что не просто.
Может есть другие варианты?

Сергей, не скажу. Когда-то задавался этими вопросами для общего понятия, поэтому осталось в памяти , что для длиннофокусных и нормальных объективов диаметр зрачка ближе к диаметру передней линзы, а для короткофокусных -диаметру диафрагмы. Расчеты взаимосвязаны со схемой объектива, на коленке не пересчитать

Тогда просьба, может у кого есть неисправная Яшика GSN, и есть возможность снять переднюю линзу и измерить диаметры диафрагмы на всех значениях . Буду премного благодарен.

Для чего нужны данные цифры?
Просто если целью является именно съёмка, то не проще ли, поставив объектив на камеру с замером, отмечать изменение выдержки в приоритете диафрагмы и ставить соответствующие риски на объективе?
У современных цифрокамер выдержки меняются по одной трети ступени, так что будет достаточно точно, имхо.
Кроме того, можно движениями кольца диафрагмы "туда-сюда", находить "центральное положение", в обе стороны от которого будет происходить изменение показаний экспонометра.
При шаге выдержки в одну третью часть ступени и при использовании приёма "туда-сюда" точность маркировки должна быть на уровне, мне думается.

_________________
"Срубка оголовков свай".

На какой камере это возможно сделать? У меня Sony A100, пробовал , она не определяет значение диафрагмы, Скорее всего не получится. Да и М39, 28,8, макро, там могут быть большие неточности.

Я имею в виду следующее:
Ставите объектив на камеру, камеру на штатив. Направляете объектив на равномерно освещённый объект (по возможности ставьте точечный или центровзвешенный замер). Смотрите, что показывает экспонометр на полном отверстии и начинаете закрывать диафрагму. Когда выдержка сократится вдвое, значит диафрагма закрылась на одну ступень - ставите метку на объективе.
Примерно так.

_________________
"Срубка оголовков свай".

А если на исправной камере вывинтить линзу
и замерить диаметры , Вас устроит?

Тогда завтра....

О, да ! Спасибо Peter !

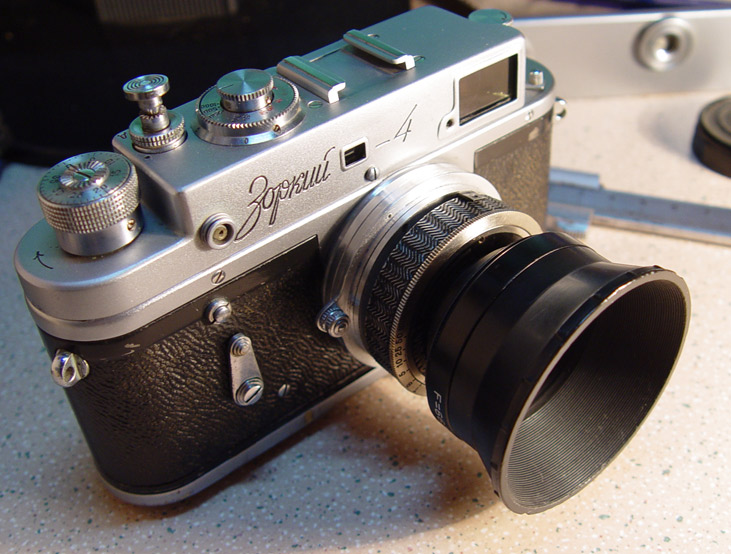

В качестве аргументации это фото:

Ещё бы подробностей - как закрепили оптику и т.п.

_________________
"Срубка оголовков свай".

Это попозже, в Саге об убитой Яшике. Надо ведь пленку снять.

Вырез под ЖК-дисплей?

Да, очень часто просят посмотреть что снял.

Сергей!

Вот... замерил,как смог

ЧТО меряли : YASHICA 35 Electro GS
( отличие от модели GSN- только "горячий башмак" )



Вывинчиваем передний линзоблок,открываем затвор на В и получаем доступ к диафрагме.
У этой Яшики диафрагма 5-лепестковая.
Поэтому Вам для разметки достаточно указанного расстояния А :
от вершины до основания пятиугольника



ЧЕМ меряли:
Сначала губками цифрового штангеля не подлезешь
и пришлось мерять через "посредника" ( см фото)
(Диафрагму штангенциркулем НЕ трогал,поэтому некоторая погрешность )



результат:
(с 3-х раз, погрешность максимум 0,1 мм )

диафрагма- размер А :

2-- открыто полностью
2,8- 8,9 мм
4- 6,35- 6, 5 мм
5,6- 4,5 мм
8- 3 мм
11- 2,3-2,5 мм
16- закрыто полностью- 1,4 мм

Петр Яковлевич, большое спасибо за профессиональную работу, это то что мне нужно.

Для информации ,- реально на базе геликоида И22, или И-50( тубусных) сделать рабочее расстояние до 20 мм, что позволит использовать этот объектив на Микро 4 / 3, Sony NEX ,Samsung NX ,
Fuji X100 и др. В качестве затвора с диафрагмой можно использовать компуры с резьбой М22,5, или Copal с такой же резьбой. Линзоблоки Яшинона прекрасно вкручиваются в затвор Сокола.
Еще раз спасибо.

Пожалуйста !
Удачи!

Это картинки снятые этим объективом на Sony A100 c переходниками под М42 иМ39 на полностью открытой диафрагме при комнатном вечернем освещении. Макро конечно получается, но представление можно иметь.

И Вам того же !
