| Автор: | Gebeus [ 20 ноя 2011, 21:37 ] |
| Заголовок сообщения: | ЗЕНИТ 1 54года |
Здравствуйте. Ремонтировал ли кто-нибудь? Не пойму, как фиксируются управляющие шторками части. Инструкцию искал - не нашёл что-то. На перёд перебирал успешно два ФЭДа и один зент ТТЛ Вроде как на ФЭДе 5 там схема решения. Крючёк и два рогана спуска шторок. Только не пойму фиксации и всё тут. То ли просто деформированно что-то. Есть ли опыт у кого, помогите. Хочу его живым |
|
| Автор: | svk [ 20 ноя 2011, 21:49 ] |
| Заголовок сообщения: | ЗЕНИТ 1 54года |
Gebeus писал(а): Здравствуйте. Ремонтировал ли кто-нибудь? Не пойму, как фиксируются управляющие шторками части. Инструкцию искал - не нашёл что-то. Ремонтировал, Майзенбергом кличут http://rangefinder.ru/stat |
|
| Автор: | Khalim [ 20 ноя 2011, 21:49 ] |
| Заголовок сообщения: | |
На этой книжной полке пошарьте, авось что путное попадется. |
|
| Автор: | Gebeus [ 20 ноя 2011, 22:09 ] |
| Заголовок сообщения: | |
Блин, именно тут должно быть описание, но нет фото. Или у меня не открывается? Рисунок 42. У всех его нет? http://rangefinder.ru/articles/13/3/Rem ... tov_Zorkij |
|
| Автор: | svk [ 20 ноя 2011, 22:12 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Блин, именно тут должно быть описание, но нет фото. Или у меня не открывается? Рисунок 42. У всех его нет? http://rangefinder.ru/articles/13/3/Rem ... tov_Zorkij А почему бы Вам Майзенберга не скачать? |
|
| Автор: | Gebeus [ 20 ноя 2011, 22:26 ] |
| Заголовок сообщения: | |
В книжке нашёл, спасибо, буду читать. На основе зоркого он. Дай Бог оживёт |
|
| Автор: | Gebeus [ 20 ноя 2011, 23:48 ] |
| Заголовок сообщения: | |
Как работатет - разобрался, сделал. Только вот криворучье на ночной смене на работе не даёт покоя. Зеркало раздавил. У каких-то из зенитов стоят такого же размера, если не ошибаюсь. Так ли оно? У одних трапециевидное, у других прямоугольное. У каких не помню |
|
| Автор: | Gebeus [ 21 ноя 2011, 09:11 ] |
| Заголовок сообщения: | |
Блин, зеркала на более поздних зенитах меньше((( |
|
| Автор: | megavolt [ 21 ноя 2011, 09:20 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Блин, зеркала на более поздних зенитах меньше((( Ставьте какое есть, на красоте изображения в видоискателе это не отразится
|
|
| Автор: | Kamerer [ 21 ноя 2011, 09:31 ] |
| Заголовок сообщения: | |
megavolt писал(а): Gebeus писал(а): Блин, зеркала на более поздних зенитах меньше((( Ставьте какое есть, на красоте изображения в видоискателе это не отразится углы темней не будут? |
|
| Автор: | Gebeus [ 21 ноя 2011, 10:38 ] |
| Заголовок сообщения: | |
Приколхозил от 12ого! Всё нормально, углы не темнее. Видимо не пререкрывает поле всё зеркало. Вырезал из пластины уголок и поджал зеркало - стоит как улитое. По ходу вопрос - нет бесконечности. Дело в том, что я посадку объектива от тушки откручивал, а там подложенная бумага и похоже её никогда не трогали. В общем собрал из того, что рассыпалось - а бесконечности нет. Чем пользуетесь сейчас в качестве прокладок? |
|
| Автор: | Kamerer [ 21 ноя 2011, 10:42 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Чем пользуетесь сейчас в качестве прокладок? в Спотматиках насколько помню медные шайбы, в Киеве-15 латунные кольца.
|
|
| Автор: | megavolt [ 21 ноя 2011, 10:45 ] |
| Заголовок сообщения: | |
Kamerer писал(а): megavolt писал(а): Gebeus писал(а): Блин, зеркала на более поздних зенитах меньше((( Ставьте какое есть, на красоте изображения в видоискателе это не отразится углы темней не будут? В более новых Зенитах коллективная линза тех же размеров и зеркало под тем же углом, видимо посчитали и решили что эти уголки не участвуют в формировании изображения. В любом случае это проще чем вырезать новое зеркало. Можно ещё у Киева отодрать, там с запасом
|
|
| Автор: | megavolt [ 21 ноя 2011, 10:48 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Приколхозил от 12ого! Всё нормально, углы не темнее. Видимо не пререкрывает поле всё зеркало. Вырезал из пластины уголок и поджал зеркало - стоит как улитое. По ходу вопрос - нет бесконечности. Дело в том, что я посадку объектива от тушки откручивал, а там подложенная бумага и похоже её никогда не трогали. В общем собрал из того, что рассыпалось - а бесконечности нет. Чем пользуетесь сейчас в качестве прокладок? Как вы определили что бесконечности нет? В видоискателе нет бесконечности? Сначала нужно проверить рабочий отрезок, а затем отрегулировать положение зеркала |
|
| Автор: | Gebeus [ 21 ноя 2011, 10:51 ] | |||
| Заголовок сообщения: | ||||

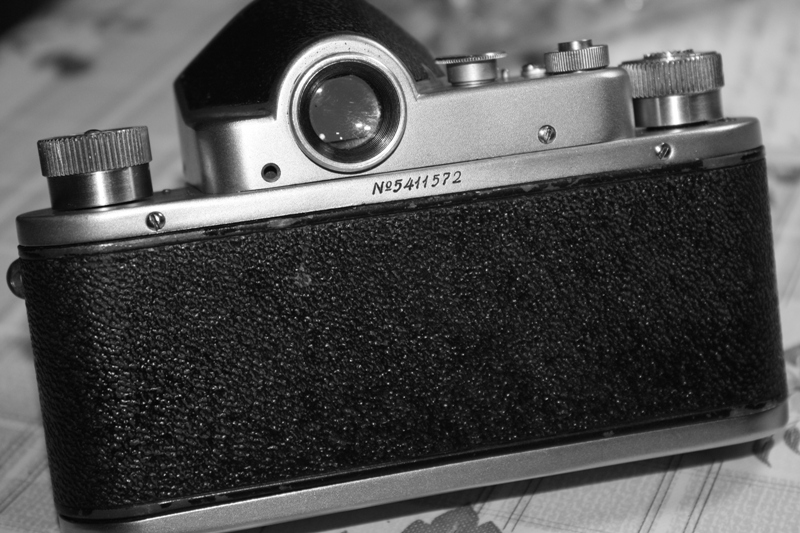

Фото приколхоживания прилагаю на оценку и критику)))
|
||||
| Автор: | Gebeus [ 21 ноя 2011, 10:53 ] |
| Заголовок сообщения: | |
Мегавольт, да я просто собрав его глянул. Ни чего ещё не юстировал. Как проверить отрезок? Или всё по книге, там было где-то, помню, ночью натыкался А углы у зеркала единственно что просто в целом может чуть темнее видоискатель будет. Да и то врят ли |
|
| Автор: | svk [ 21 ноя 2011, 11:03 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Приколхозил от 12ого! Всё нормально, углы не темнее. Видимо не пререкрывает поле всё зеркало. Вырезал из пластины уголок и поджал зеркало - стоит как улитое. По ходу вопрос - нет бесконечности. Дело в том, что я посадку объектива от тушки откручивал, а там подложенная бумага и похоже её никогда не трогали. В общем собрал из того, что рассыпалось - а бесконечности нет. Чем пользуетесь сейчас в качестве прокладок? Конечно, 62-63% Юстировочные колечки удобно из фольги вырезать, но иногда вырезал из ракорда 120 http://www3.telus.net/public/rpnchbck/c ... tance.html . |
|
| Автор: | megavolt [ 21 ноя 2011, 11:16 ] | ||
| Заголовок сообщения: | |||
Gebeus писал(а): Мегавольт, да я просто собрав его глянул. Ни чего ещё не юстировал. Как проверить отрезок? Или всё по книге, там было где-то, помню, ночью натыкался А углы у зеркала единственно что просто в целом может чуть темнее видоискатель будет. Да и то врят ли Да, у Майзенберга всё написано подробно
|
|||
| Автор: | Gebeus [ 21 ноя 2011, 11:57 ] |
| Заголовок сообщения: | |
Вово! Именно это я и видел в книге. Сейчас отосплюсь с ночи и пойду к отцу клянчить ентот незамысловатый прибор |
|
| Автор: | Shuare [ 21 ноя 2011, 22:09 ] |
| Заголовок сообщения: | |
Gebeus писал(а): Вово! Именно это я и видел в книге. Сейчас отосплюсь с ночи и пойду к отцу клянчить ентот незамысловатый прибор Если есть уверенность в объективе - можно и по матовому стеклу просто... Да и если нет уверенности - тоже в принципе можно. Главное - чтобы совпадали бесконечность на пленке и в окуляре |
|
