Дальномер

Попытки разобрать олик не увенчались успехом - видимые винты скрутить недостаточно... нужно мне его отъюстировать - дальномер сбит, возможно линейно (мдф у дальномера около 40см вместо 85 реальных, на бесконечности несхождение), плюс вертикальное расхождение.
Еще момент - если быстро провести от мдф к бесконечности, то видно что пятно плывет плавно и "доплывает" до конечного пункта когда поводок уже крутится, т.е. с запозданием на 1 сек примерно.
Может кто-то может недорого сделать или подскажет как его разобрать и что крутить? Скачала repair manual, но как снять верх так и не поняла

_________________
Мой семейный шедевро-альбом на Flickr

Под спусковой кнопкой есть винт. Здесь на фото его видно http://msk.molotok.ru/item1374781462_olympus_xa_1.html

там два винта и клей
винт спуска надо снимать?

_________________
Мой семейный шедевро-альбом на Flickr

Сам не разбирал.

переднюю крышку надо снимать для разбора.. а я пока не сообразила как это сделать

_________________
Мой семейный шедевро-альбом на Flickr

Есть у меня ХА-2. Смотрел... Уж очень мудрено корпус сделан. Может что и на клею сидит... Свой ковырять не охота - работает пока

Переднюю - в смысле сдвижную? Смотрю мануал - вроде все винты показаны на рисунке

отогнуть верхний край на себя и вверх

винты показаны, да вот сняла ее просто поддев везде где можно и приложив немного силы. Снялась с "лишней запчастью" - каким-то штырем.
Добралась до дальномера сверху. Нужно крутить sub-frame со страницы 65 - это вверху, но монолитно стоит, вроде не крутится, хотя есть шестерни сверху. и винт 331300, который где-то глубоко внизу..

_________________
Мой семейный шедевро-альбом на Flickr

1. снять нижнюю крышку
2. снять переднюю крышку отгибом нижней части, сверху под крышкой есть маленький металлический цилиндр, его не надо терять
3. открутить головку перемотки, 2 болта под ней, болт сзади верхней крышки
после чего она должна сняться
болтов под кнопкой спуска не припоминаю
есть скрытый болт внутри камеры который держит переднюю панель
сверху крышки есть болт, его не надо откручивать

для юстировки надо снимать видоискатель, там болт снизу его, на толкателе
хотя есть и второй, он виден в дырке если сверху смотреть, думаю им можно тонкую юстировку провести
но у вас скорее всего сточился пластик на объективе от износа, надо толкатель докручивать

по порятдку:
низ не снимала, не смогла (рычаг селф-таймера не пускает)
крышку сняла с циллиндриком. куда его ставить потом пока не сообразила

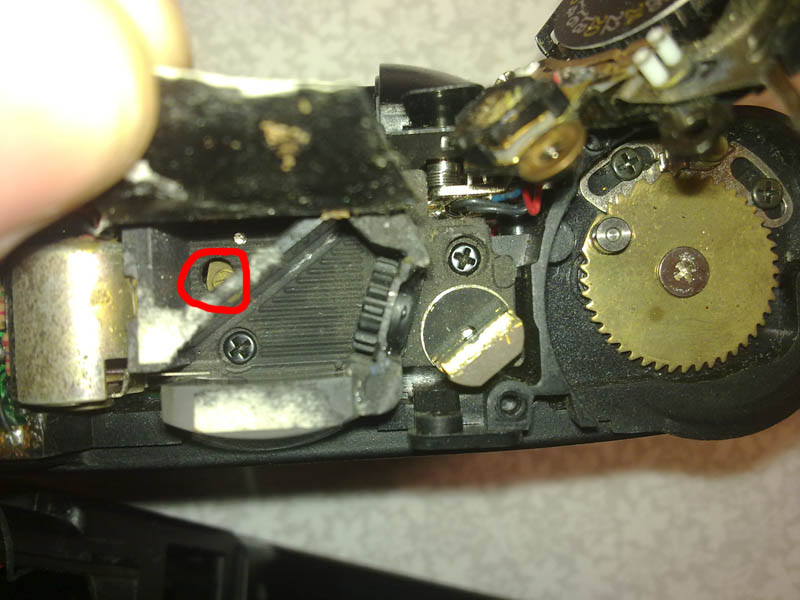

вот так я вижу сейчас камеру. внутри между линзами видика утопленный винт золотого цвета:
он регулирует дистанцию.
как регулировать расхождение еще не поняла.
сейчас буду настраивать мдф.

_________________
Мой семейный шедевро-альбом на Flickr

счетчик можно было не откручивать. разве что только для прочистки зеркальца

_________________
Мой семейный шедевро-альбом на Flickr

решила вертикаль не юстировать, бох с ней
небольшая проблема при сборке - шторка дальномера не хочет открываться при надетой обратно верхней крышке.
и куда девать металлический штырек который слетел при снятии передней задвижки?

_________________
Мой семейный шедевро-альбом на Flickr

порядок, шторку засунула.
Теперь взвод не работает.

взвод не работал т.к. перетянула винты, которые его крепят.

_________________
Мой семейный шедевро-альбом на Flickr

под рычагом селф таймера тоже есть винт
цилиндр кладется в выемку в верхней крышке перед надеванием на место передней
винт на фото юстирует тонко, для грубой юстировки есть болт под видиком

теперь со спуском разбираюсь -- щелкает через раз

_________________
Мой семейный шедевро-альбом на Flickr

я так понимаю спуск нужно не затягивать а наоборот оставить свободным. как понять только где граница между "еще работает" и "уже не болтается"

_________________
Мой семейный шедевро-альбом на Flickr

Да, вечер субботы, Оля зачем тебе все это?

Которая выемка? не вижу в крышке никакой выемки куда мог бы пойти цилиндр.

нашла. ямка с пружинкой вверху на корпусе камеры.
осталось надеть крышку так чтоб заработала шторка окна дальномера
