Дальномер

Подниму темку.
долгим, мне неведомым ,путем оказался в моих руках Зоркий 4 с объективом. Ну я как положено зарядил в него пленку и нащелкал тестокадров.
После проявки и скана обнаружились вертикальные засветные линии по всему кадру, причем слегка смазанные.Сначала я подумал на дырки в ткани шторок. Но никаких дефектов не обнаружил.Шторки как новые. Да, еще затвор не держит в положении B , те просто срабатывает как обычно при нажатии на кнопку спуска. Так вот, прочитав кучу ресурсов почему то пришел к выводу что это как то связано с задержкой работы одной из шторок. Спецы. может подскажете что? Жаль что я не в Москве, у нас мастеров по старым советским камерам нет, А камера мне нравится. Это сложно самому починить? Спасибо.

Если камера не работает на В, то она неисправна, о работе остальных выдержек говорить бессмысленно.
Нужно снимать верхнюю крышку и разбираться почему не работает В. Причин много. Обычно камера нуждается в полной замене смазки с разборкой, дефектовкой и сборкой, наверняка там еще есть проблемы, но может просто не работает тормозная пружина испорчена или очень грязная. Признак этого возврат затвора обратно после взвода примерно на одно деление по счетчику кадров
В общем однозначного ответа нет.
Если решите чинить сами, то лучше действовать поэтапно. Сняли верхнюю крышку, сделали фото, задали вопрос, Вам кто то да ответит, по крайней мере определитесь с фактическим состоянием аппарата.
Инструмент у Вас имеется? Нужны как минимум часовые отвертки.

_________________
Yurii_m@inbox.ru

Спасибо огромное. Да, конечно есть часовые отверки и другие инструменты. На выходных начну потихоньку разбирать и выкладывать фото.

Всем привет! Имеется Зоркий-4 в отличном состоянии. Но вот беда, он 9 лет пролежал в коробке без движения. Неполадки следующие: не поднимается колесо выдержек, чтобы переставить её после взвода затвора. И при взводе и нажатии на спуск, шторка медленно доходит до половины и всё... Я так понимаю его еще нужно почистить и заменить смазку?! Может ли это сделать обычный человек (не мастер)? Реально ли это?

На вашей камере сейчас стоит выдержка 1/125?
В начале попробуйте поднять головку выдержек не до конца взведя аппарат, ну скажем взведя на половину, скорее всего она поднимется.
Те кто ремонтирует камеры тоже обычные люди и те у кого не получается отремонтировать, тоже обычные. Осталось выяснить к какой категории обычных людей принадлежите вы.
Если принадлежите к тем людям, которые могут отремонтировать, то все замечательно, процесс хорошо описан в книгах по ремонту камер.
Останется только обзавестись инструментом, бензином, смазками и приспособлениями для настройки и юстировки камеры.

_________________
Yurii_m@inbox.ru

[/quote]
На вашей камере сейчас стоит выдержка 1/125?[/quote]
На 1/8 застряло

Значит забили с силой рычаг переключения в прорезь на диске выдержек, может и диск выдержек проломили, хотя вряд ли.
Нужно бы снять верхнюю крышку , "столик " с регулировкой синхронизации фотовспышки и осмотреть. Если точно рычаг застрял в прорези выдержки 1/8, то нужно снять механизм замедления и потянуть рычаг вверх, возможно с некоторым усилием. Такое мне встречалось.

_________________
Yurii_m@inbox.ru

Спасибо за консультацию, в данный момент изучаю Майзенберга, вникаю в устройство и порядок разборки, вернее устройство мне то хорошо знакомо, политех закончил, хоть какое-то представление есть. А вот с разборкой не спешу. Я смотрел на форуме про смазки, но так и не нашел четкого ответа, какую лучше использовать для механизмов аппарата, кто говорит литол, кто еще что. Не скажете, какую оптимальнее и доступнее приобрести?

ОКБ-122 или Циатим 201-202

_________________
Yurii_m@inbox.ru

Здравствуйте. По мануалу подкрутил винт дальномера на бесконечность.
Теперь по объективу не сходятся расстояния на метр.два. (собственно врало и до начала настройки. не сходилось ни на бесконечность ни на метр , два. У меня такие метки).
Объектив показывает больше метра при наводке на метр.

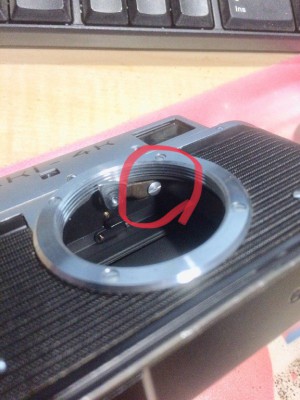

Подскажите. Вот этот винт нужно ослаблять для регулировки кулочка?

Кажется нашел ответ.
В инструкции от другого зоркого.
Сказано, что кулачок держится за счет силы трения и может вращаться вокруг своей оси. откручивать тот, обведенный мною винт, как я понял - не нужно.

Не нужно. Только подберите хороший инструмент для поворота кулачка, чтобы не соскальзывал, с хорошими шлицами.
Вроде этого.

Специальный ключ вряд ли Вы будете делать для одной регулировки.
Если на шкале объектива получается расстояние больше, чем до мишени, то кулачок нужно поворачивать наружу, если меньше, то внутрь камеры. Поворачивать следует совсем мало, далее свести изображения на бесконечности регулировочным винтом и опять проверить на расстоянии в 1 метр.

_________________
Yurii_m@inbox.ru

Я использую рожковый ключик, кажется на 9.
Можно подобрать.
Удобнее чем пассатижиками, точнее.

_________________
Я победил.
Спасибо всем, кто проголосовал!)

Начал разбирать зоркий. Поскольку делаю это первый раз, то стараюсь как можно внимательнее и без спешки. Использую источники: Майзенберга, Яковлева. Снял корпус и верхнюю панель. Поскольку стоит еще задача его чистки/смазки, то вопрос довольно дурной. Как мне понять какие узлы фотоаппарата следует сначала почистить, а затем и смазать. Просто смазку бездумно тоже наносить где попало не хочется

Все без исключения узлы аппарата нужно почистить а затем смазать. Разобрать камеру следует полностью, можно всю сразу, можно по очереди каждый узел разбирать, мыть, смазывать и собирать, так будет Вам проще, чтобы не запутаться.
Снимите дальномер, затем корпус затвора. Далее все будет доступно и очередность особой роли не играет.

_________________
Yurii_m@inbox.ru

Конечно если волков бояться, то и в лес лучше не ходить,
но что значит ваше "сначала и потом"?

Разумеется, нужно понимать устройство и работу механизма.

Я вам (или кто-то другой) возможно бы охотно помог, но
камеры со шторным затвором (тем более для первых опытов) так- же сложно отремонтировать,
как объяснить на пальцах сам процесс ремонта.

Дело проигрошнее и неблагодарное, оставьте.
Соберите Аппарат и отдайте в ремонт, вам же дешевле обойдётся.

Удивительно.
Мне бывает очень странно.
Порой спрашивают "как", не имея представления о технике,
да что там... не имея в наличии элементарного инструментария.

п.с. что же вам Майзенберг с Яковлевым советуют по поводу смазочных материалов?
поди про косточки рассказывают?

_________________
* цель вижу, в себя верю

Пока переводил, тов. Михельсон отписался.
Ну и славненько

_________________
* цель вижу, в себя верю

Ничего странного, никто не рождается готовым спецом. Если есть огромное желание и терпение всему можно научиться. Все с чего-то начинали.

Вы правильно думаете, pазделяю ваше мнение.

Прежде чем глупо спрашивать, нужно очень изучить материал.
Обдумать, попробовать на практике и если всё равно не хватает
знаний/ опыта, спрашивать.

p.s. используя источники: Майзенберг, Яковлев
не должно возникать дурных вопросов.

_________________
* цель вижу, в себя верю

Я очень рад за Вас, слежу за Вами и уважаю Ваши решения.
Но как Вы перевели - "славненько"? Это очень славненько!!!
