Автор:  VAVILOVVV [ 28 ноя 2013, 18:48 ]
Заголовок сообщения:  Voightlander VITO CLR
Взял на "поглядеть" с последующей покупкой...Повнешним данным вроде всё на 5- ...внутри СКОПАРа есть две точки плесени - но скраю линз...автоспуск надо "подталкивать" - т.е. просится мыться...затвор работает без проблем...экспонометр выдаёт +1 ступень...(хотя для его -то годков -1963 года!???)... :( ...а вот в видоискателе присутствует на передней стекляшке плесень - просится почистить... :facepalm:
ПО РАЗБОРКЕ НИЧЕГО НЕ НАРЫЛ!.. :( МО-БЫТЬ ЕСТЬ У КОГО "ПОДСКАЗКИ" !?? :) ЗАРАНЕЕ ПРЕМНОГ О БЛАГОДАРЕН!!!

КАРТИНКА ТУТ: http://images.yandex.ru/yandsearch?sour ... o_CLR_.jpg
Автор:  jodagribok [ 28 ноя 2013, 20:07 ]
Заголовок сообщения:
Тынц
И тут вроде как
Voightlander VITO CLR repair и гугль сразу вывалил несколько фоток
Автор:  VAVILOVVV [ 28 ноя 2013, 21:30 ]
Заголовок сообщения:
jodagribok писал(а):
Тынц
И тут вроде как
Voightlander VITO CLR repair и гугль сразу вывалил несколько фоток

пасиба!!!...пороем... :)
...ПОРЫЛСЯ и не только тут !.. :) нормальной разборки не нашёл. Видоискатель моноблочного вида- как туда попала плесень? - странно... :?
Автор:  jodagribok [ 29 ноя 2013, 09:20 ]
Заголовок сообщения:
Сам аж заинтересовался :)
Тут есть сцылки на разборку
Написано, что затвор схож с компуром и дают сцылку на разборку оного.
Ну и типа как у биткуса подобное
Автор:  VAVILOVVV [ 29 ноя 2013, 15:09 ]
Заголовок сообщения:
ВОЩЩЕМ, ОТКРЫЛ "ВЕРХ" - два винтика сбоков и один под курком :
url=http://fotki.yandex.ru/users/vavilovvv/view/504187/]Изображение[/url]
http://fotki.yandex.ru/users/vavilovvv/view/504187/

отвалилась защитка экспонометра - приклеил акрил-гелем и почистил скляшки , дальномер выполнен в виде монолитного блока и имеет гермо покрытие белого цвета - посмотрел с фонариком и выяснилось что был бит и собирался из оскорков ( трещину видно на фото) ...и налёт на зеркальном покрытии - следы применённой "химии" (КЛЕЯ)

....Экспонометр живуч - имеет регулировку подстроечником - в данном экземпляре выставлено +0,5 по экспозиции.
http://fotki.yandex.ru/users/vavilovvv/view/504188/
http://fotki.yandex.ru/users/vavilovvv/view/504189/

http://fotki.yandex.ru/users/vavilovvv/view/504184/
http://fotki.yandex.ru/users/vavilovvv/view/504183/

...автоспуск заводится и идёт только с помощью: либо пружина утеряна , либо мыть ...хотя затвор энергично отрабатывает . ЖДЁТ ПЛЁНКУ!!!
...Выложу потом ч/б сканы- после выходных... :)
Автор:  VAVILOVVV [ 29 ноя 2013, 15:27 ]
Заголовок сообщения:
jodagribok писал(а):
Сам аж заинтересовался :)
Тут есть сцылки на разборку
Написано, что затвор схож с компуром и дают сцылку на разборку оного.
Ну и типа как у биткуса подобное

:) спасибо !!! посмотрел...но глубоко не полезу - НЕ ТА КВАЛИФИКАЦИЯ! :(
Автор:  VAVILOVVV [ 05 дек 2013, 14:48 ]
Заголовок сообщения:
ч/б пробные фото... :) ...восторга особого нет: меж кадровые промежутки к середине плёнки увеличиваются до 5 мм...резкостные качества объектива и точность дальномера близки к "норме"...
«2.8» на Яндекс.Фотках 1метр

«2.8» на Яндекс.Фотках бесконечность

«5.6» на Яндекс.Фотках

«2.8» на Яндекс.Фотках

http://fotki.yandex.ru/users/vavilovvv/view/504965/

мобыть кто знает сложно ли поправить "межкадровые промежутки"??? :(
Автор:  ilyab [ 05 дек 2013, 20:12 ]
Заголовок сообщения:
Мои 2 цента о разборке. У моего CLR оказался закисший затвор, пришлось снять панель (4 винта), передние линзы, задний линзоблок и промыть затвор бензином для зажигалок. :beer:




Регулировку бесконечности сделал с помощью зеркалки в качестве коллиматора.



Пробная пленка:

Автор:  VAVILOVVV [ 05 дек 2013, 20:51 ]
Заголовок сообщения:
СЕНЬКИ ЗА РАСШИРЕННЫЙ ПОСТ! :) ПРИГОДИТСЯ ЕЩЁ КОМУ-НИТЬ... :oops: ...ВОТ И ОСТАВИЛ Я ЕГО СЕБЕ!.. :(

http://www.flickr.com/photos/vavilovvv/ :)
Автор:  VAVILOVVV [ 18 дек 2013, 17:53 ]
Заголовок сообщения:
просроченная А2Ш (ИЗ ХОЛОДИЛЬНИКА) ...Без особой ретуши.

http://fotki.yandex.ru/users/vavilovvv/view/506236/

http://fotki.yandex.ru/users/vavilovvv/view/506234/

:)
Автор:  VAVILOVVV [ 19 дек 2013, 16:35 ]
Заголовок сообщения:
ВОТ И ЗАТВОР НАШЁЛСЯ... :D
http://pheugo.com/cameras/index.php?page=prontor
Автор:  Игорь Стихин [ 06 сен 2019, 19:07 ]
Заголовок сообщения:
Поделюсь своим скромным опытом реанимации Vitomatic IIa. В недавно приобретённом аристократе функционировал один лишь экспонометр. На удивление показывая абсолютную точность экспозиции, полностью совпадающую с четырьмя Свердловсками-2, 4 и 6. Ни затвор, ни дальномер не подавали признаков жизни. Шлицы винтов и лепестки затвора красноречиво докладывали о непочтительном касании очумелыми ручками венценосного тела. Сей господин оказался очень дружелюбен, и великодушно позволил себя разобрать, чем доставил мне массу положительных эмоций. Всё сделано на редкость аккуратно.
Оказалось, что не было сцепления рычагов линзы дальномера и ведущего коромысла. Восстановлено. Заклинен шток, передающий усилие от спусковой кнопки на рычаг затвора в объективе, перекошенным рычагом привода коромысла дальномера. Рычаг освобождён, ход штока восстановлен.
Линза-мениск дальномера была испачкана маслом и пылью. Где-то встречал информацию, что призма видоискателя несъёмная. Это не так. Снимается легко, если выкрутить два винта, крепящих её к рамке-основанию рычагов дальномера. Снято, почищено, установлено на место. Слегка сбилась юстировка по горизонтали, но имеются два винта настройки по вертикали и горизонтали.
P.S. В названии темы вкралась досадная ошибочка. Буковка h между g и t позорит дворянский род.

Вложения:
vitomatic II.jpg
vitomatic II.jpg [ 572.78 КБ | Просмотров: 10026 ]
видоискатель2.jpg [ 161.4 КБ | Просмотров: 10026 ]
видоискатель1.jpg [ 127.03 КБ | Просмотров: 10026 ]
Автор:  paderborner [ 27 окт 2019, 16:48 ]
Заголовок сообщения:
Игорь Стихин писал(а):
Поделюсь своим скромным опытом реанимации Vitomatic IIa

кто то издевался над лепестками затвора,
да и сборка не правильно.
в таком случае я бы положил их по другому,
но если хорошо работает то безразлично.
Автор:  Игорь Стихин [ 27 окт 2019, 16:58 ]
Заголовок сообщения:
paderborner писал(а):
Игорь Стихин писал(а):
Поделюсь своим скромным опытом реанимации Vitomatic IIa

кто то издевался над лепестками затвора,
да и сборка не правильно.
в таком случае я бы положил их по другому,
но если хорошо работает то безразлично.

Поясните, пожалуйста, что неправильно собрано? Я с Фойхтами, до этого экземпляра, дел не имел, это мой первый восстановленный. Сравнить правильность сборки не с чем. Хотелось бы, чтобы всё было "по-заводскому". Хотя, затвор работает отлично, после промывки "Галошей". Выдержки все отрабатывает без нареканий. Дальномер и экспонометр точны.
В целом, да. Поиздевались над камерой изрядно. Всё, что могло двигаться, было заклинено насмерть.
Автор:  paderborner [ 27 окт 2019, 17:59 ]
Заголовок сообщения:
Игорь Стихин писал(а):
Поясните, пожалуйста, что неправильно собрано?
Сравнить правильность сборки не с чем.
Хотелось бы, чтобы всё было "по-заводскому"

"по-заводскому"

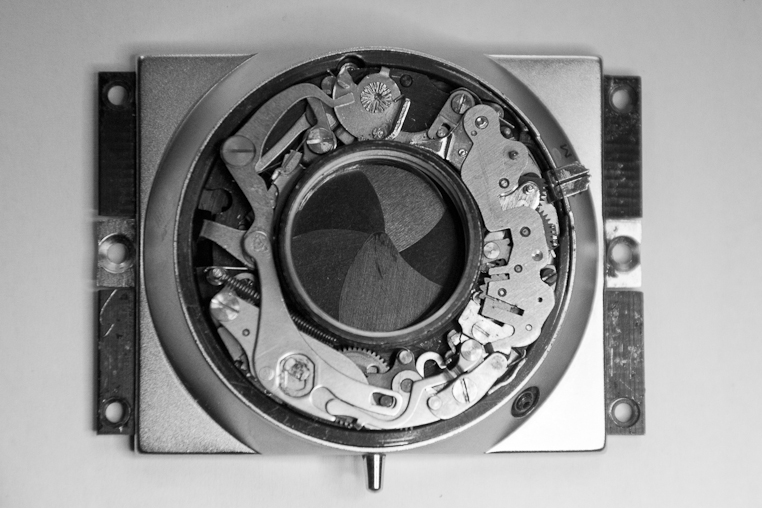

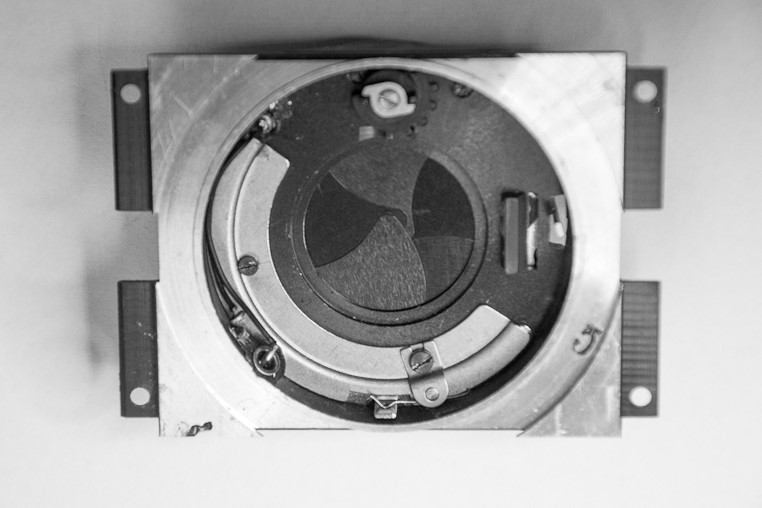

видите где лежит первый и шестой лепесток?

p.s. это Voigtländer VITO B, но одинаково

Вложения:
DSC_6018.jpg [ 85.14 КБ | Просмотров: 8743 ]
DSC_6025.jpg [ 222.89 КБ | Просмотров: 8743 ]
Автор:  Игорь Стихин [ 27 окт 2019, 21:08 ]
Заголовок сообщения:
paderborner писал(а):
Игорь Стихин писал(а):
Поясните, пожалуйста, что неправильно собрано?
Сравнить правильность сборки не с чем.
Хотелось бы, чтобы всё было "по-заводскому"

"по-заводскому"
видите где лежит первый и шестой лепесток?

p.s. это Voigtländer VITO B, но одинаково

Спасибо. Понял, как должно быть. Да, кто-то ещё и с лепестками затвора нахимичил. Я заметил, что они как-то негармонично расположены относительно центра симметрии, Кто знает, может так и надо? Но, после промывки, всё нормально заработало. Форма блика на просвет, при срабатывании затвора на всех выдержках, правильной концентрической формы. Мне и в голову не могло придти, что неправильно собран затвор.
Автор:  svk [ 27 окт 2019, 21:43 ]
Заголовок сообщения:
Игорь Стихин писал(а):
Спасибо. Понял, как должно быть. Я заметил, что они как-то негармонично расположены относительно центра симметрии

Все трех-пятилепестковые затворы собираются стандартно. Лепестки укладываются одинаковой стороной (формой, профилем, как будет понятней) последовательно. Главное первый положить правильной стороной, далее не ошибетесь.
Автор:  paderborner [ 27 окт 2019, 21:48 ]
Заголовок сообщения:
не совсем так,
например затворы из три LOMO/ ZENIT LC-A, MINOX 35,
PORST 135 L, тридцать пятый Rollei и т.д.
собираются по другому, но это здесь не важно.

и ещё...
я бы гнутые подровнял и положил первым и шестым.
если шестой совсем плохой, то оставил бы пять лепестков.
тоже будет хорошо работать.

p.s. a гнутые лежали на местах 2 и 6
Автор:  svk [ 28 окт 2019, 00:20 ]
Заголовок сообщения:
paderborner писал(а):
я бы гнутые подровнял и положил первым и шестым.
если шестой совсем плохой, то оставил бы пять лепестков.
тоже будет хорошо работать.

p.s. a гнутые лежали на местах 2 и 6


А откуда в затворе появился шестой лепесток? :)
Автор:  paderborner [ 28 окт 2019, 06:13 ]
Заголовок сообщения:
Он лежит на месте первого с обратной стороны.
На фотографиях видно, если внимательно посмотреть.
Получается два на одном месте.
