Это что там внутри?

_________________
"Срубка оголовков свай".

Две прорези для пленки..одна, видимо, под стандартное центральное крепление ..волнистая щель для приемного конца..удобно, пленку держит хорошо, ее достаточно просто продеть..материал катушки алюминиевый сплав..цельная деталь..отлито качественно..возможно есть другая, более правильная интерпретация щелей..нужна инструкция

_________________
FM http://rangefinder.ru/glr/showgallery.p ... puser/1849

В металлической катушке, которую использую, центральная часть как на №3 из примера Serjio, как видим по ширине для плёнки они одинаковы, а имеющиеся люфты в месте стыковки с узлом перемотки позволяют ей встать ровно относительно фильмового канала. Крепление плёнки подпружиненный замок, на фото видно - проблема только в подрезке - я просто в магазине прошу ножницы и сразу режу при покупке

_________________
Заре навстречу.

Спасибо, достойный ответ, время потрачено не зря.
Немного добавлю ясности, уточнив размеры и причины такого поведения катушек. Дело в том, что длина оси в замке составляет 6,3-6,4мм (замерял на Киеве-3, Киеве-4 и Киеве-4А), углубление в катушке Киева 5 мм и катушка не садится на плоскость замка. То есть, если корректно сравнивать родную катушку с прочими, нужно добавить к родной катушке 1,4 мм, приведенная (условная) длина составит 44,6+1,4=46 мм. Следовательно, вертикальный люфт прочих катушек, имеющих размер 45,1-45,8 мм, превышает люфт родной катушки на 0,2-0,9 мм.
Чем это грозит на практике. Пленка в фильмовом канале Киева перемещается между наружными направляющими, зазор между которыми на моем Киеве составляет 35,9 мм. Поэтому, если учесть, что обычная катушка, за счет люфта может сидеть ниже киевской, то пленка сместится вниз на 0,45 мм, но не более.
На моем Киеве стоит катушка от двухцилиндровой кассеты Зоркого, имеет размер 45,4мм и углубление в торце, как у обычных катушек. Т.е. ведет себя абсолютно аналогично обычным катушкам. Возможно, что видно на моем примере, из-за этого пленка смещается до нижней направляющей. viewtopic.php?f=9&t=12322 При следующей съемке обязательно проверю уже с киевской катушкой.
Хотя сомневаюсь в результате, так как на этом Киеве 4А пленка из кассеты выходит аккурат по нижней направляющей.
С учетом всех прозвучавших мнений, а так же разброса по размерам катушек, можно предложить следующее решение с использованием любой катушки (разумеется если нет возможности приобрести родную катушку,или , как советуют от Смены):
1. Буртик срезается или стачивается на необходимую величину, после примерки на камере.
2. В чашку замка укладывается шайба 2-3мм (зависит от длины катушки с учетом срезанного буртика).
Шайбу лучше приклеить.

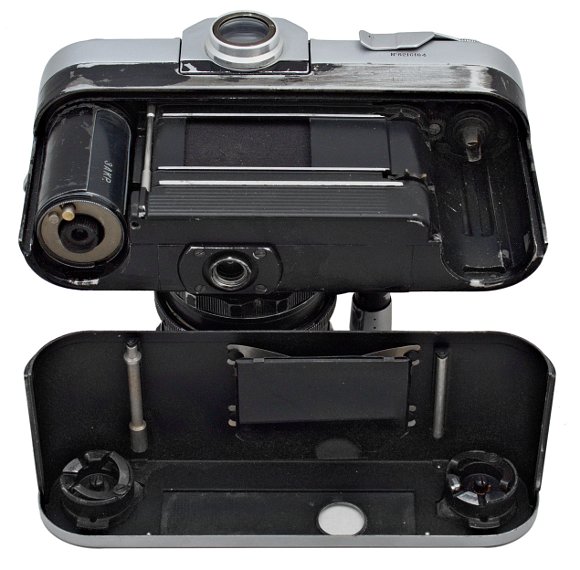

Господа, есть такой вопрос, есть кассета, на ней логотип КМЗ. При зарядке кассеты крышка фотоаппарата не закрывается, если пошевелить замком, крышка вроде как садится на место но вот до конца замок не поворачивается. Кассета имеет вид двух цилиндров (вставляющихся друг в друга) и катушки, на цилиндре который вставляется в другой есть две "кнопочки" одна из них длиннее и нажимается разблокируя внутренний цилиндр на проворот. Что делать? может кассета не родная или руки не оттуда растут?

Есть кассеты "киевские", а есть "зорковские". Отличаются выступом на кассете - у киевской кассеты он небольшой.

_________________
Zeiss Ikon Camera,
Zeiss Objektiv,
Zeiss Ikon Film!

...и расположен в другом месте относительно окна.
На Киев можно ставить только киевские.

_________________
"Рука фотографа должна слегка дрожать"

Недавно делал Киев, в Одессу вроде, и спрашивали катушку. Родной у меня понятно нет, положил человеку от Смены 8м. Подошла идеально.

_________________
Yurii_m@inbox.ru

Я так понял это для Зоркого?

Это система Контакс-Киев.
Окно напротив выступа.
Такие-же применялись в Старте, поэтому и делались на КМЗ тоже.

_________________
"Рука фотографа должна слегка дрожать"

Да поставьте от Смены 8М родную, они и выросли в цене, потому что их народ на Киев ставит.

_________________
Yurii_m@inbox.ru

От Смены 8М не подходит, её пилить надо. Попробуйте раз с плёнкой прогнать, увидите.

Спилить полмиллиметра-миллиметр со стороны щлица. При наличии наждачки полминуты.
Меня больше смущает материал, из которого эта сменовская катушка изготовлена - довольно мягкий пластик.
И, в отличие от родной металлической катушки, которая центрируется осью замка, эта катушка люфтит и трётся по замку своей нижней частью. Лишние усилия, лишние перекосы плёнки.

_________________
"Рука фотографа должна слегка дрожать"

все доброго времени суток, нашел такую катушку и возник вопрос откуда она вообще, я первый раз вижу такое творение!
не кто не в курсе?
http://s020.radikal.ru/i707/1303/85/d9e8d8d09a04.jpg
http://s020.radikal.ru/i722/1303/62/486c19b57ab5.jpg

Имхо, из кассеты от пленки вынули. Ну или из мыльницы какой

_________________
С наилучшими пожеланиями, Цилиндра Срулевна Гробокопатель

совершенно нормальная катушка из пластиковой кассеты с фиксацией плёнки методом заклинивания сложенного вдвое кончика. Постепенно сошли на нет, заменяемые катушками с защёлками

Вряд ли это катушка из пластмассовой кассеты. Учитывая расположение выреза под заправочный конец пленки, это приемная катушка.
Для идентификации нужно фото другого торца.

Вы правы 100%. Лопухнулся.

Умеете поднять настроение! Вначале инструкция от моего москаля скачалась как "kamasutra.pdf", теперь зоркие-киевские катушки представлены как "Еврейская кухня" Похоже люди начали называть вещи своими именами

_________________
В активном поиске вдохновения.

Что то мне кажется, что количество ЧКД снимающих Киевом меньше чем количество оригинальных катушек имеющихся в продаже. Купить нормальную и забыть про кустарщину.
