Дальномер

Петр! Да лезьте, не переживайте в аппарат, выкрутите это кольцо внутри объектва фиксирующее и там все просто, разберетесь. Я тоже линзоблок не трогал, но не думаю что там супер сложно.

_________________
Yurii_m@inbox.ru

+1
там единственно не измазатся в порошке чернения вокруг окна датчика и в шахте

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Ну,господа..
С Вашей легкой руки полезу!
У меня другого выхода нет.
На средних и ближних планах картинка
понравилась и надо делать....
С Богом!

мир праху ее )

SS-18!
Плохо Вы обо мне думаете....

г-н Kamerer и Тов.Михельсон!
Докладываю,что за время, прошедшее с 6:30 pm-
я Электру разобрал ( затвор конечно не трогал!)
все пролазил, собрал, убедился что все
работает.
А затем заклеил датчик изолентой, открыл лепестки
и проверил по мат.стеклу с 10 кратной лупой.
Бесконечности нет!

В камере регулировок нет.Все плоскости стыкуются без
всяких регулировок- в упор.
Линзоблок вместе с затвором сидит
на отдельной плате, которая крепится 4 винтами на блок
короткоходного геликоида.
Полностью не разбирал- шлейф к затвору мешает....
( чревато!)
Буду чесать репу! Все на месте ,но
бесконечность резкая только при диафрагме 11!
Так быть не должно!
Средние и ближние планы фокусируются очень резко.
на ближнем газету читать можно....
так что пока Вот так...

Что то тут не так. как это если на шкале 1.5 метра и объект на 1.5 метра и вы выдите его резко, если 4 метра, тоже самое, если бесконечность, то не резко. Странно это. Там с линзами все в порядке?

_________________
Yurii_m@inbox.ru

сильно сомневаюсь что наводка в метрах по шкале и фактическая дальность резкого изображения вообще соответствуют.

SS-18!
Вы правы-шкала фактическому расстоянию
НЕ соответствует.
Юрий!
Линзы на месте- шлицы крепления и спереди и сзади
нетронутые- смотрел с сильной лупой.
Я отснял подробно все это "безобразие"
чуть попозже кропы выложу- что и как.

передняя линза легко снимается?

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

переднюю линзу не трогал- всё на месте

крепление всего линзоблока - 4 винта к внутр.колцу геликоида
обозначения в 1-м фото - в подписях к фото в галерее

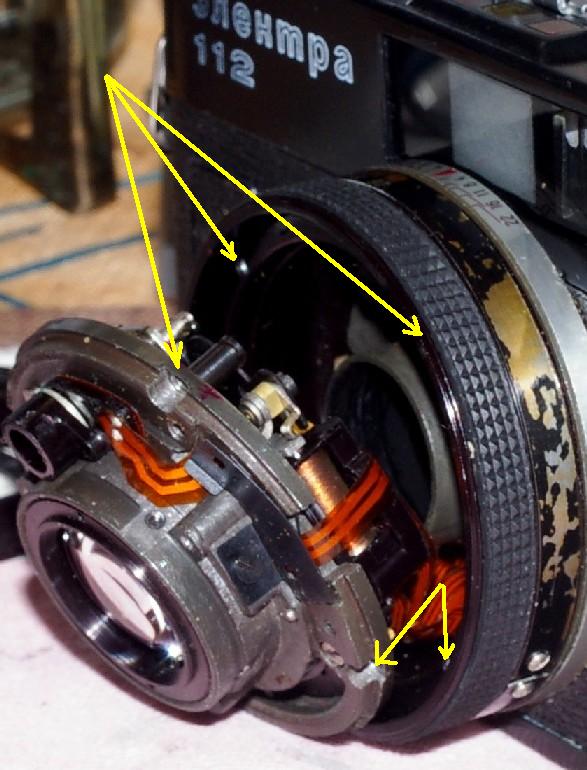

На втором фото видно как крепится весь блок
к внутреннему кольцу геликоида

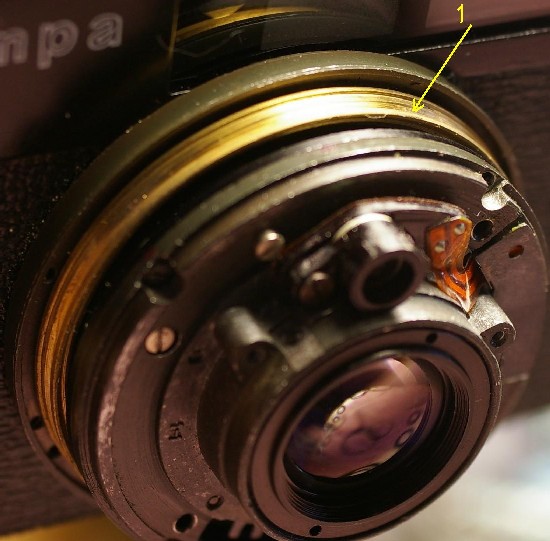

на третьем фото- внешнее кольцо фокусировки снято-
оно на 4-х винтах, которые открываются после
снятия шкалы расстояния ( на 2-х внешних винтах).
кольцо фокусировки- с выступом внизу , который ходит от упора до упора
( фрезерованный паз в корпусе)
Цифра 1- внешнее кольцо геликоида

Так что пока как утопить весь блок примерно на 0,3 мм
глубже в камеру не знаю..Но это ПОКА

а может не корячится и вывинтить переднюю линзу? явно простым ключом с двумя зацепами снимается. Если под ней есть юстировочная прокладка - попробовать убрать.

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Сергей!
Хорошая идея- но это только передняя линза!
А задний блок?
А расстояние МЕЖДУ передним и задними компонентами?
Ну конечно я откручу,раз пошла такая пьянка....
Расскажу.

Kamerer!
Отвинтил я переднюю линзу.
Открутилась легко..( ?!)
Значит лазили и чистили.
Камера в целом сильно юзаная и зачуханная
Но линзы чистые.
А вот следующую я трогать не стал- собрал все обратно
и опять проверил...
Фиг!
Мне кажется не должно там быть под средней линзой
никаких прокладок....
Чешу репу

Ситуация странная, но видимо нередкая.

Я моего знакомого была Электра, которая тоже не наводилась на бесконечность (на моей было всё в порядке).
Он, поковырявшись, списал это на деформацию корпуса.

ХЗ, может так и есть?

загадка
может из двух Электр собрали?

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Если не получается спереди, попробуйте сзади 0,3 мм не большой размер, и можно попробовать сошлифовать в фильмовом канале полозья, предварительно их замерить.

Уважаемые коллеги,
Спасибо за идеи !!!
Попробуем и сзади и спереди ....

Еще вариант- посадочное место
во внутреннем колце геликоида-
куда весь блок садится...
Буду глядеть и думать.
Все равно сделаю!

сзади можно и под заднюю линзу прокладочку подложить, думаю она снимается не сложнее чем передняя.

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Сергей!
Но мы нарушим межлинзовое расстояние!
Я и мумукаюсь ради резкой хорошей картинки,
которую ,как я убедился,этот объектив реально
дает на средних и ближних планах
___________________________________________

А что будет, если задний блок отодвинуть НАЗАД??
Кто может просветить?

не факт что при вдвигании задней линзы внутрь на 0,3мм обязательно резкость упадет, вполне вероятно что только сместится плоскость фокусировки или как она правильно у оптиков называется.

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей
