Дальномер

Не работает что, выдержки не соответствуют номиналу? Следует отметить, что вы тронули один из основных узлов, отвечающих за выдержки - положение на оси диска экспозиции, которое строго фиксировано для каждой камеры.

_________________
Зоркий-1,3,4,4К,5. Киев-4А. ФЭД-2,3. Voigtländer Perkeo I.

вообще ни одна не работает, похоже что я своими кривыми руками погубил его ну может не всё так плохо просто диск имеет люфт +/- 10-15 градусов, так что я думаю надо колхозить что то

А можно фото верхней части камеры (диск выдержек со стороны задней стенки). В взведенном состоянии и со спущенным затвором. Примерно в таком ракурсе только крупнее.

http://fotki.yandex.ru/users/i-pioner/view/817469/

Вторая шторка не возвращается? Может вы диск экспозиции развернули на 180 градусов. После засверливания это особенно просто. Тормозную защелку ставить тоже надо и подпружинивать. Майзенберга, как бы это было не удобно, но привыкайте читать. В двух-трех окнах открывайте.

_________________
Зоркий-1,3,4,4К,5. Киев-4А. ФЭД-2,3. Voigtländer Perkeo I.

Он ещё всех нас переживёт. Вот фото сверху, при взведённом/спущенном затворе на "В": http://www.deep-life.ru/film/fed-2/top.jpg
Сравните со своим. Причина неисправности именно в неверном положении муфты и диска выдержек.
Будет работать ручная - остальные тоже заработают после натягивания пружин гильз.

_________________
Искренне ваш, «Ловец Деревьев».

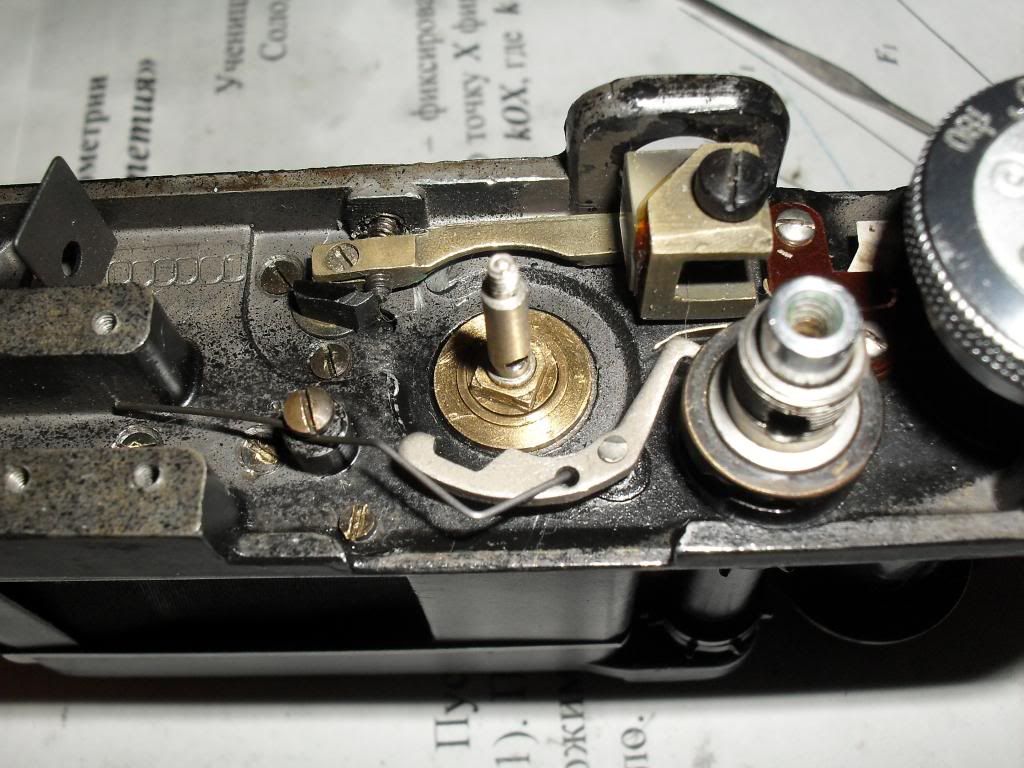

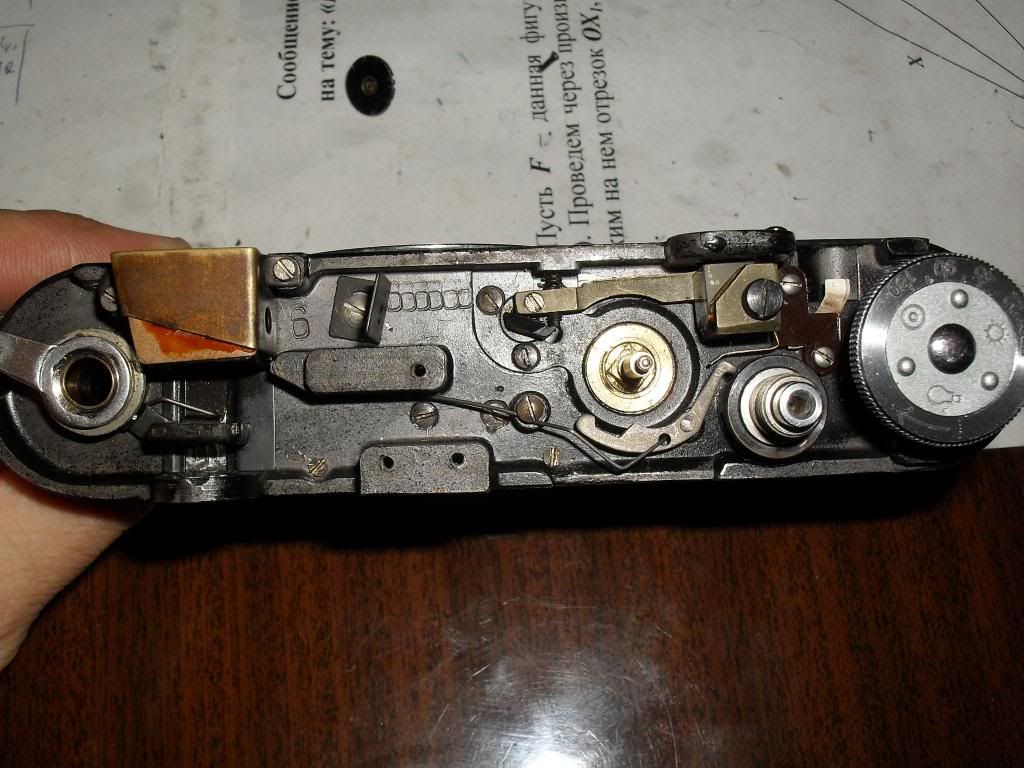

вот верх

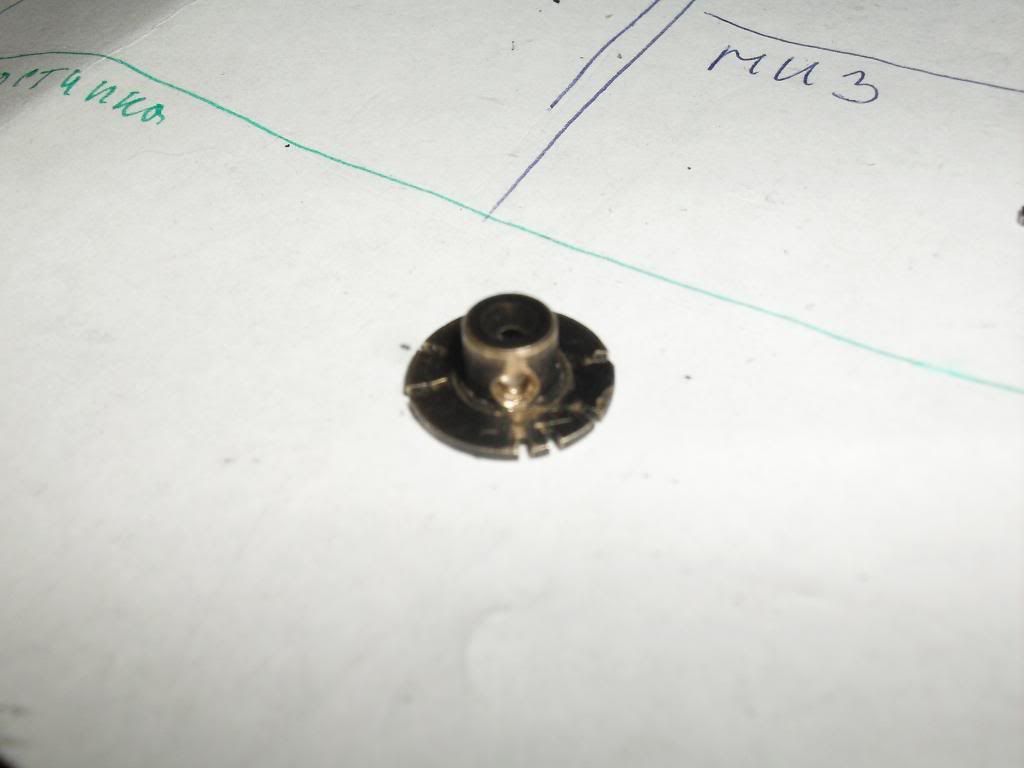

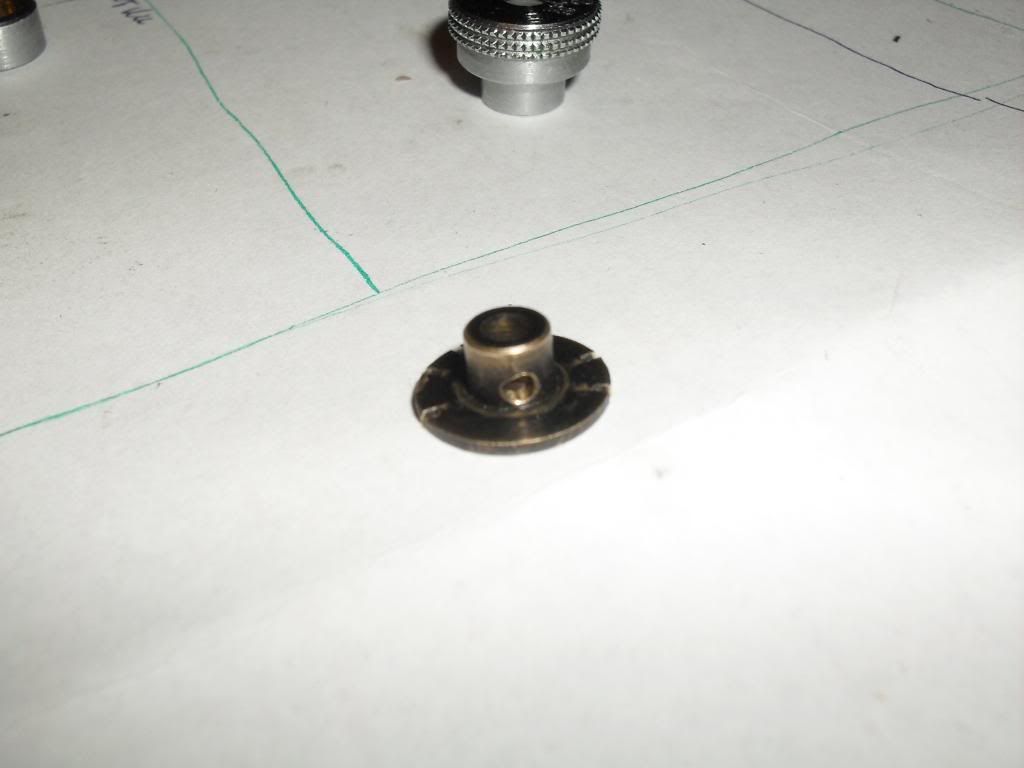

диск

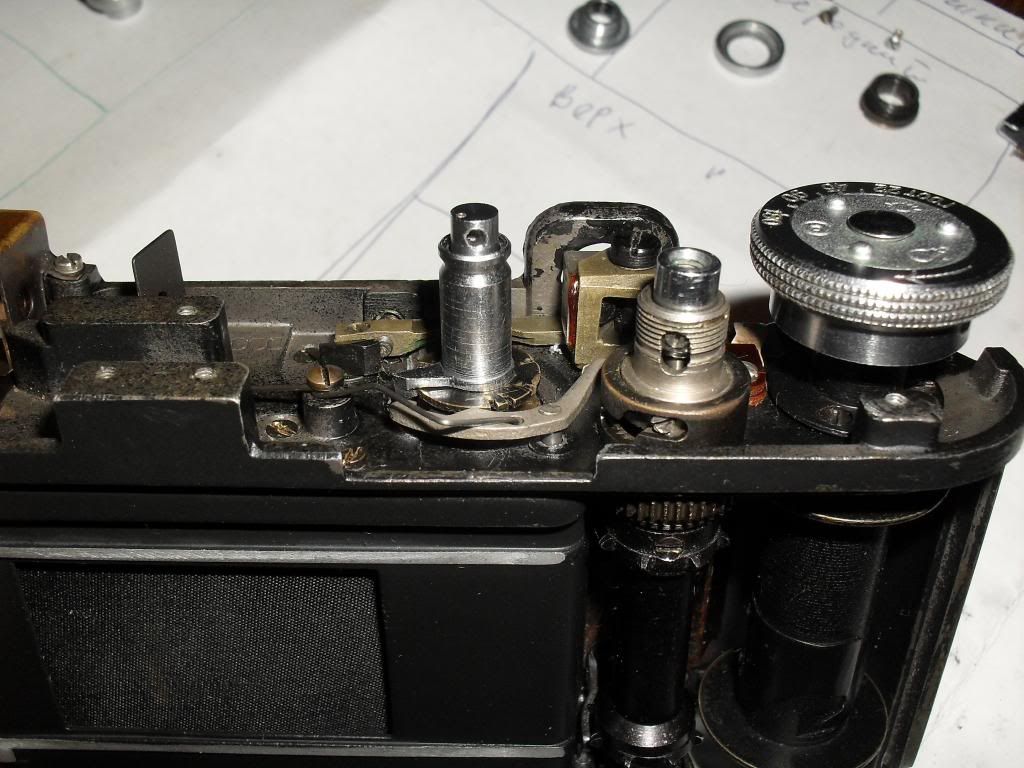

в взведённом

со спущенным затвором

ну как то так, в живую бы посмотреть как ремонтируют или видео какое есть может, мне так проще было бы, по книге сложно что то понять, по крайней мере мне, хотя эта книга и очень толковая

Правильно он делает, что не работает. Я бы тоже отказался работать.

_________________
Зоркий-1,3,4,4К,5. Киев-4А. ФЭД-2,3. Voigtländer Perkeo I.

Без диска экспозиции смотреть на картинки бесполезно практически.

_________________
"Срубка оголовков свай".

Ставьте кулачек, ставьте диск, как у Майзенберга кстати написано, и все заработает. Фото вам привели к руководству. Не надо отчаиваться.

_________________
Зоркий-1,3,4,4К,5. Киев-4А. ФЭД-2,3. Voigtländer Perkeo I.

Нужно установить диск экспозиций на место. Завернуть винт крепления. Установить рычаг экспозиций. Тогда проверять затвор. В том состоянии, что на фото он работать не будет.

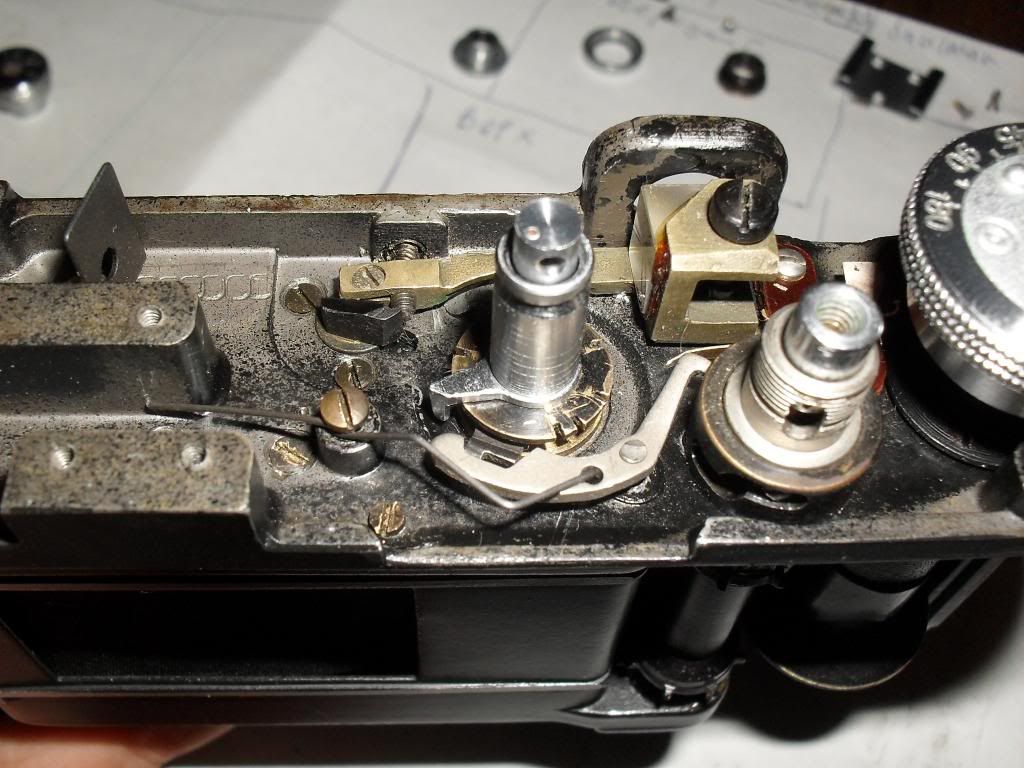

Извините, что то затупил))), вот с диском во взведенном состоянии, как вы думаете может быть из-за люфта

спасибо, всем спасибо за советы, если бы не этот форум ничего б я не собрал

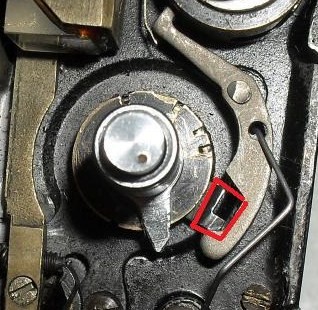

Люфта не должно быть, но не работает из-за того что эта вот (мозг спит уже) деталька:



стоит под защёлкой, которая должна бы её поймать. Не поймает, если не поставить как тут на верхней картинке:

.

_________________
"Срубка оголовков свай".

В Майзенберге стр. 292. Чуть неверно установлен кулачок.

А значит опять ставим барабан. Во такая доля...

Мне показалось, что из-за пренебрежения к труду (для нас кстати) Майзенберга, вы упустили важный момент. Ставятся шторы (барабан), фиксируется корпус и первым делом проверяется положение кулачка относительно прорези в тормозной защелке. Если не по середине - собрано неправильно. Дальше нет смысла собирать, надо исправлять. Пройдите придирчиво этот момент у Исаака Соломоновича. Диск экспозиций, выдержки это все потом.

_________________
Зоркий-1,3,4,4К,5. Киев-4А. ФЭД-2,3. Voigtländer Perkeo I.

Не торопитесь разбирать затвор – неизведанное не терпит суеты. Ситуацию можно исправить снизу (взведённый/спущенный): http://www.deep-life.ru/film/fed-2/bottom.jpg
Надо взвести затвор, снять лючок ограничительной шестерни, держать пальцами сверху кулачок и диск выдержек не давая затвору спуститься, снять снизу ограничительную шестерню, разместить кулачок в вырезе тормозной защёлки и поставить ограничительную шестерню на место. Как раз и борки уйдут за правую сторону кадрового окна.

_________________
Искренне ваш, «Ловец Деревьев».

Я так и сделал как вы сказали, отдельное спасибо товарищу skyrider, его совет очень помог, и оказался правильным, сделал в точности как написано и в общем вот, без лишних слов вот результат

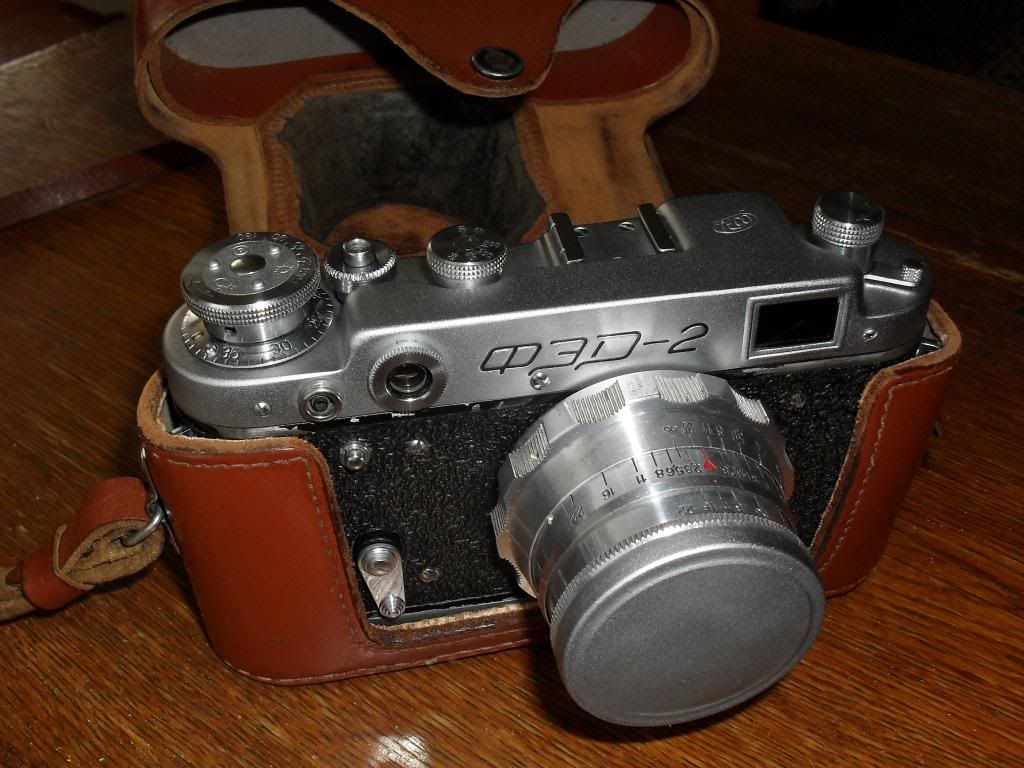

Ура я его собрал, все работает, все выдержки отрабатывает, в книге читал что при полной разборке фэд 2 не нужна юстировка, так что, не буду её делать, дальномер показывает адекватные показания, ни чего не двоиться, в общем огромное человеческое спасибо всем кто помогал, и не остался равнодушен, сейчас заряжу плёнку и пойду фотографировать

огромное спасибо за совет, вот когда разбирал он даже не цеплял этот крючок потому-что ниже был, а сейчас всё в порядке, вот пока не сказали бы простыми словами я бы так и ничего не понял в этом механизме, а так уже собрал и всё работает

Рад, и за вас и за Фэд-2. Рано ему на кладбище. Очень приятная по эргономике камера, больше других её люблю.

_________________
Искренне ваш, «Ловец Деревьев».

Есть такое. Кстати одна из самых моих "тихих" несмотря на металлические борки. Этим отличаются именно ранние ФЭД-2 с одинарной надписью и рамкой вокруг видоискателя.
