Дальномер

Провел я тут со своим Киевом 15 некоторые ремонтно-регламентрые работы-))

а) стала туго крутиться обратная перемотка пленки, и как результат стало рвать перфорацию на прямой перемотке.

б) много пыли набралось между матовым стеклом и призмой.

Сделал-))

Без инструкции - это было бы совершенно не реально.

А так - сел, обложился часовыми отвертками, слева мануал, справа фотик, снял верхнюю крышку, снял нижнюю, чего надо открутил, промыл, прочистил, смазал приборным маслом - все стало крутиться, лучше, чем с завода)

Надо сказать, что внутри Киев сделан вполне добротно - качество деталей может и не блещет внешним видом, но все железное и прочное).
Крышки верхняя и нижняя - не знаю уж из чего отлиты - но этот материал очень плохо царапается, т.е. явно не люминь.

Во многих местах видно, что не экономили - скажем ручка той же обратной перемотки состоит из чуть ли не десятка мелких деталей, и все металлические.

Да, что еще сделал - укрепил башмак под вспышку - снял его, зашкурил и банально посадил на клей момент, теперь не оторвется.

призма снимается легко, линза френеля тоже легко достается, но вот очистить их - я замучался. Выдуваешь одну пыль - а тут же другая залетает. Протираешь - а оно все электризуется и опять ворсинки буквально из воздуха притягиваются.

В общем идеальной чистоты визира так и не добился. НО всякие крупные артефакты вроде бы убрал.

ну еще пытался поюстировать. его, об этом в в этой ветке написал:
http://rangefinder.ru/club/viewtopic.ph ... 977#133977

поду сдам тестовую пленку с мирами на проявку, завтра вечером погляжу, чего вышло. Тесты снимал с Гелиосом 81 и Юпитером 9.

А такой девайс интересует.

_________________
Сплю долго-просыпаюсь рано.

да, такой дивайс был бы интересен.

отписал в личку.

зы: Когда-то у меня оба дядьки жили в Горловке -))

Может пригодится если подсядете на киево15ую систему списочек его причиндалов (насколько помню):

Оптика: Мир-20 автомат, Мир-1 автомат, Гелиос-65, Гелиос-81, Юпитер-9 автомат, Юпитер-11 автомат, Гранит (зум) и (возможно) Эра-6 автомат.

Кольца: адаптер на оптику М39 и макрокольцо.

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Теоретически интересует вот это:


Ну на Киев 15 я давно подсел - я им с 14 лет снимаю)
Правда был большой перерыв.

Почти все у меня ест, кроме оставленного выше по ссылке.
Гелиос 65 - наверное таки нет, т.к. у меня Штатный Гелиос 81.
Особой разницы не вижу, если вы не объясните ее.

Гранит - да, было бы интересно, но разве он бывает по байонет Киев-15?
Я что-то не смог найти информацию.

А вот Эра-6-автомат - да, было бы очень интересно, но ведь ее живьем никто не видел? или как?

Ну и макрокольцо тоже интересно.

Я вам в личку напишу.

я особо на него не снимал, по разговорам считается помягше и пластичнее 81го. К тому же "зебра"


бывает. У раннего Гранита (без прыгалки диафрагмы) сменные хвосты - на М42, на Киев-10/15 и вроде на Никон тоже были.



на М42 народ видел, на Киев - только в одной книжке что ли упоминается...

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Хммм.
Гелиос-65 ни разу не попадался. Эра -6автомат- "очевидное-неверояное" была такая популярная телепрограмма при соцреализме.

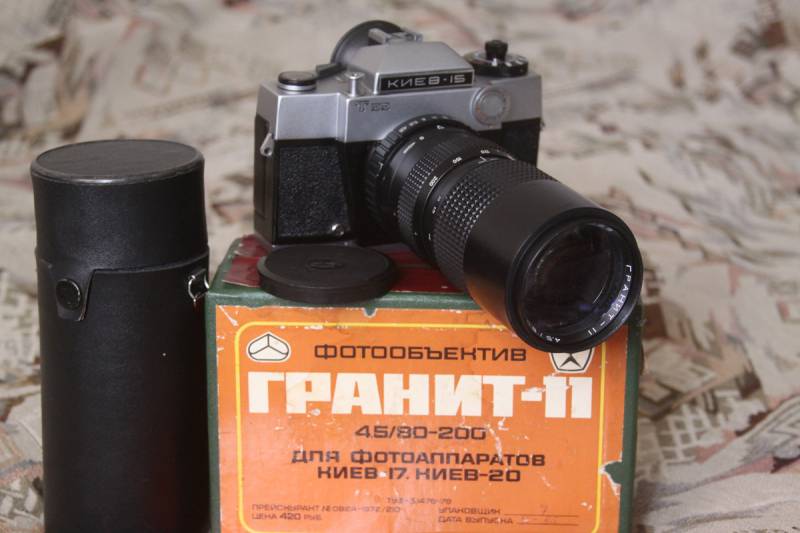

Гранит11 с переходником к10/15 (год выпуска 1985-???должен быть 1979-1983)
http://rangefinder.ru/oboz/showproduct.php/product/301/cat/70




реально пользуюсь. - снимки:
http://rangefinder.ru/glr/showgallery.php?device=105

Колец удлиннительных пока тож нет. Ценнность они имеют !музейную! и по цене и по функционалу. Через переходное кольцо лучше м39 с и50 поставить - эффект лучше (но это уже из другой оперы. Через этот переходник и Г40 встает, внешне весьма эффектно сммотрится

А из перечисленного забыли наглазник на видоискатель К15: резиночка такая - постоянно спадает. И тросик в комплекте очень интересной формы был. Но про тросик возможно путаю с комплектацией к10

я могу ошибаться - он мог на Киевах-10 идти... Или на ранних Киевах-15 тоже...


родные кольца передают привод нажимной диафрагмы - если толщины не хватает, можно несколько ставить. А через адаптер М39 диафрагму придется руками зажимать...

есть такой - в металлической оплетке
я только тоже засомневался - К10 комплектовали или К15...

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

фирменный тросик с Киевом 15 был.

значит он тоже

еще насколько помню Мир-20 Автомат шел вместе с несколькими светофильтрами в комплекте...

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Получил таки сканы тестовых снимков типа юстировочной мишени.

Итак – провел тестовые съемки Киевом 15.
Снимал со штатива.
Пленка Kodak ProFoto XL 100.
Освещение – достаточно яркий естественный свет из окна, был солнечный день.
Снимал свою мишень – в смысле сам ее сделал в Ворде.
Шаг линий в центре – 1 см.
Мишень была распечатана на лазерном принтере НР в 600 дпи.
Расположена на столе под углом в 45 гр. на листе фанеры.
Снималась на камеру Киев-15 и объективы Юпитер-9 и Гелиос-81.
Цель - определить в какую сторону врет настройка на резкость "на глаз"
Все снимки даны ссылками – формат jpg, размер порядка 0.5 МБ.

Прошу смотреть их только тем, кому это интересно и потом не говорить, что я не предупреждал!

Смотрим результаты:
1) Юпитер-9, расстояние 1.1 м, выдержка 250, диафрагма 2, настройка резкости визуально через видоискатель ф-та на точку --- Х --- .
http://www.photoshare.ru/original/photoshare.ru-5142036.jpg

2) Юпитер-9, расстояние 1.1 м, выдержка 250, диафрагма 2, настройка резкости визуально через видоискатель ф-та на точку +2 (уточняю – точку Плюс Два):
http://www.photoshare.ru/original/photoshare.ru-5142037.jpg

3) Юпитер-9, расстояние 1.1 м, выдержка 30, диафрагма 11, настройка резкости визуально через видоискатель ф-та на точку --- Х --- .
http://www.photoshare.ru/original/photoshare.ru-5142038.jpg

Итак – переходим к Гелиосу 81.
4) Гелиос 81, расстояние 0,7 м, выдержка 250, диафрагма 2, настройка резкости визуально через видоискатель ф-та на точку --- Х --- :
http://www.photoshare.ru/original/photoshare.ru-5142039.jpg

5) Гелиос 81, расстояние 0,7 м, выдержка 250, диафрагма 2, настройка резкости визуально через видоискатель ф-та на точку +2 (уточняю-ПЛЮС два):
http://www.photoshare.ru/original/photoshare.ru-5142042.jpg

6) Гелиос 81, расстояние 0,7 м, выдержка 30, диафрагма 11, настройка резкости визуально через видоискатель ф-та на точку --- Х --- :
http://www.photoshare.ru/original/photoshare.ru-5142044.jpg

7) А вот и шурупчики: Гелиос 81, расстояние не засек, но где-то 0.7-0.8, на открытой диафрагме, выдержку не засек.
http://www.photoshare.ru/original/photoshare.ru-5142035.jpg

Господа, какие выводы вы смогли бы сделать на основании таких тестов?

С уважением,

Алексей.

похоже юстировать надо.... и не хватает теста на бесконечности

_________________
Смена-Символ, Sony NEX C3 + 18-55kit
C ув. Сергей

Когда все эти тесты и ЕГЭ для фотоаппарата Вам надоедят напишите пожалуйста Ваш обзор в тему:

http://rangefinder.ru/oboz/showproduct. ... 105/cat/34

и если можно сделайте несколько снимков для иллюстрирования работы к15 - как правило, людям это более интересно.

блин, мне тут надо понять, куда это все юстировать нести, а вы мне советуете обзоры писать -)))

не боги горшки обжигают

Уточните плз - то, что у вас на фото - это Гранит 11 с байонетом для Киев 17-10, т.е. уже для никоновского байонета, и с переходником на Киев 15?

так?

А был ли в природе Гранит 11 для Киев 15 родной?

Вот тут ведь говорят, что был:

http://www.photohistory.ru/1207248189422731.html

Типа был Гранит 11 Автомат...

Вы что-нибудь знаете про это?

бало 2 выпуска ГРанитов
1979-1983
1985- по настоящее время ввеедена "прыгающая диафрагма и т.п.+ с изменениями типа названия Гранит-Арсат в 90-х

Непосредственно для к10/15 он не делался никогда. Задумывался он под киев17-19-20. Но первый выпуск хотели сделать "универсальным" и под Н и под м42 и под байонет к10/15. Я намеренно не использую для последнего случая слова "автомат", так как хвостовик входящий в комплектацию данного объектива позволяет присоединить его к камере к15, но использовать функции автоматики не позволяет.заменой хвостовика его можно присоединить и к Зениту с таким же успехом.

последующие выпуски уже сменных хвостовиков в комплеекте не имели или имели только м42.

Современные АРсаты вообще никаких сменных хвостовиков не предполагают. Конкретно под камеру.

Т.е. правильно ли я понимаю, что в в комплекте первых выпусков Гранита был хвостовик на Киев-15?

А не могли бы вы уточнить, как он крепился к объективу?

Просто на резьбу наворачивался?

И что тогда происходило с диафрагмой?

То, что ее надо ставить мануально - ну это понятно.
Надо сказать, что у него ведь еще переменная светосила, поэтому автоматика Киева, полагаю, не может корректно работать.

НО! я так понимаю, что функция прыгающей диафрагмы тоже отсутствовала?

Тогда что получается - надо открыть диафрагму, навести на объект, выбрать зум, настроить на резкость, после чего закрыть диафрагму и только тогда снимать?

Очень уж муторно получается-))

А наводить через зеркало при закрытой диафрагме - так Киев и так не шибко то светлый, а тут вообще ничего не увидишь...

Ну в общем хотелось бы понять - нужен ли этот объектив в принципе, т.е. искать его или ну его нафик.

Правильно.


3-мя винтиками с торца объктива. и остальные хвостовики также.


кольцом предустанавливали до определенного значения. Далее рычагом - аналогично гелиос44-2 только там вместо рычага еще одно кольцо.


абсолютно верно.


Киевом 15 вообще пользоваться "муторно" - другое дело цифра: !снял-посмотрел-стер!
поэтому:
думайте сами, решайте сами
иметь или не иметь....

Разве у Гранита переменная светосила??? Вроде фикс 1/4,5....
